Mac用Logic Proのエンバイロメントのトランスフォーマー設定

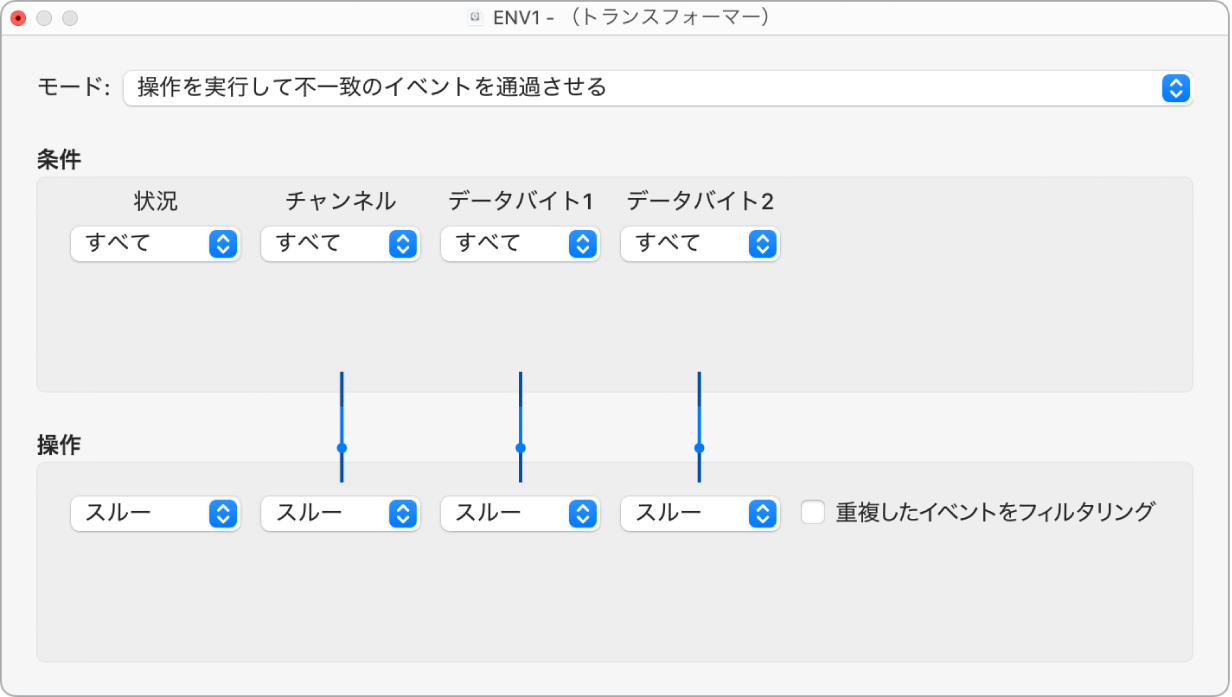

トランスフォーマーアイコンをダブルクリックすると「トランスフォーマー」ウインドウが開き、条件と操作を設定することができます。

「モード」ポップアップメニュー: トランスフォーマーによるMIDIイベントの処理方法を定義します。次の操作モードから選択できます:
- 操作を実行して不一致のイベントを通過させる: 条件に一致するMIDIイベントが処理されます。一致しないMIDIイベントは通過します。
- 操作を実行して不一致のイベントをフィルタリング: 条件に一致するMIDIイベントが処理されます。一致しないMIDIイベントは通過しません。
- 一致したイベントをフィルタリング: 条件に一致するMIDIイベントがすべてフィルタで除外されます。一致しないMIDIイベントは通過します。
- 一致したイベントをコピーして操作を実行: 条件に一致するMIDIイベントがすべてコピーされ、コピーの方に処理が加えられます。オリジナルのイベントと処理されたコピー（および条件に一致しないMIDIイベント）は通過します。処理されたコピーの前に、未変更のオリジナルの方が解析（処理）されます。
- 一致したイベントをコピーして操作を実行（逆順）: 上記のオプションと同じですが、オリジナルは処理済みのコピーのあとで解析されます。これは、ノートイベントをパンコントローラに変換する場合などに使用することができます。この場合、パンメッセージがノートよりも先に送信されます。（多くのシンセサイザーでは、再生中のノートのパン位置を変更できません。）
- 条件スプリッタ（true -> 1番上のケーブル）: 条件に一致するイベントに処理が加えられ、トランスフォーマーの最上位の出力に送られます。一致しないイベントは、未処理のままトランスフォーマーの2番目の出力に送られます。それ以外の出力は表示されないので使用しません。
- 交互にスプリット: トランスフォーマーを通過するイベントが上位2つの出力に交互に送られます。条件や操作は適用されません。

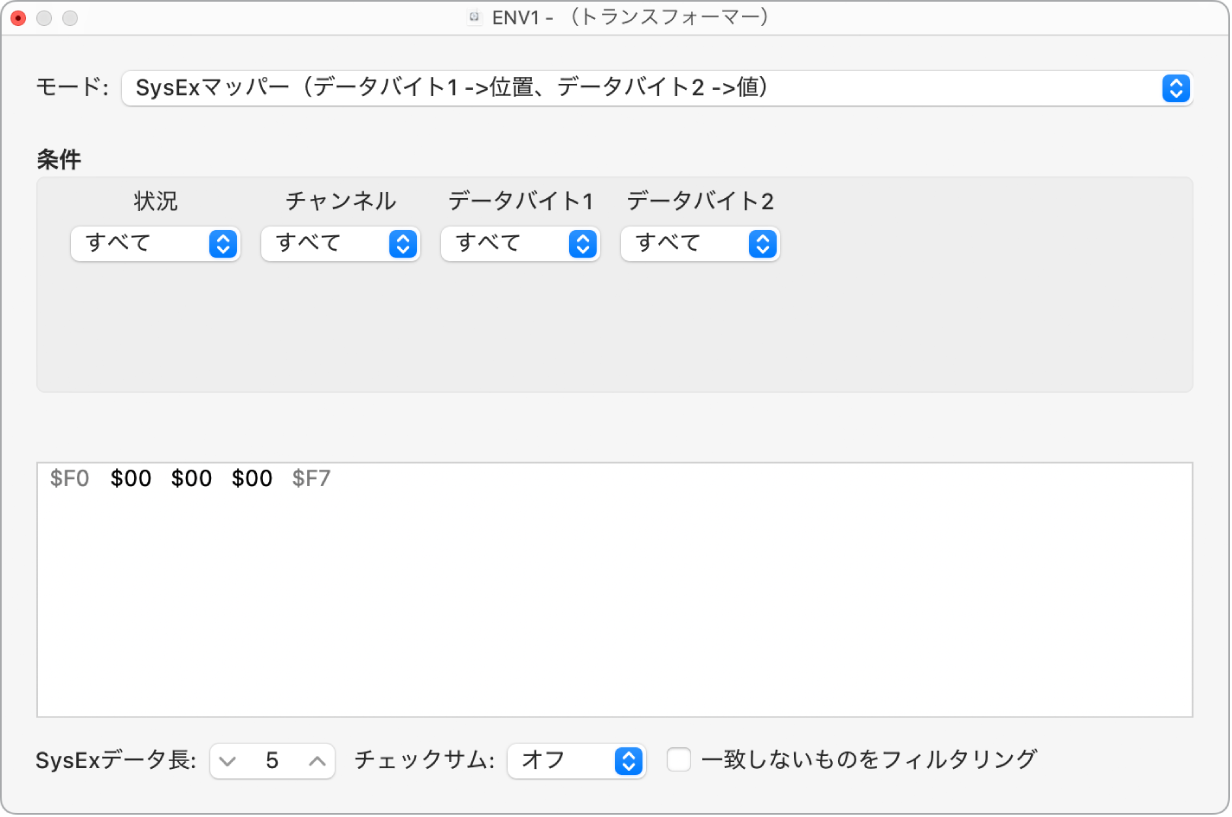

- SysExマッパー（データバイト1 ->位置、データバイト2 ->値）: このトランスフォーマーモードは、SysExメッセージの作成と編集に使用します。「トランスフォーマー」ウインドウでの操作が、値フィールドで指定したものに置き換えられます。このフィールドには、SysExメッセージの構成（長さ、チェックサムの有無、リアルタイムでは変更しないバイト値など）を入力することができます。
  「条件」領域では、SysExメッセージのデータバイトに作用するMIDIイベントのタイプを選択します。（一般的にMIDIコントローライベントを使用します。）受信したMIDIイベントは、SysExメッセージのデータバイトを変更します。その際、以下の規則が適用されます:
  - データバイト1は、データバイトの位置を設定します。
  - データバイト2は、データバイトの値を設定します。
  - チャンネル1: 変更されたSysExメッセージが送られます。
  - チャンネル2: 変更されたSysExメッセージは送られません。
  - チャンネル3: 未変更のSysExメッセージが送られます。
  - チャンネル4-16: 使用されません（将来の用途に予約）。
  「一致しないものをフィルタリング」チェックボックスを選択すると、受信したMIDIイベント（SysExメッセージを制御しない）が通過しないよう指定できます。通常は、この機能を有効にして、コントローラのデータがSysExのデータストリームに介入しないようにします。
- トラックオートメーションスプリッタ（true -> 1番上のケーブル）: 条件が一致する場合、入力イベントは、操作フィールドを通過したあとで、トランスフォーマーの最上位のケーブルに接続されたオブジェクトのトラックオートメーションに送られます。受信したMIDIデータは、該当する操作フィールドの設定によってフェーダーイベントデータへとトランスフォームされ、接続されているミキサーのチャンネルストリップのパラメータにオートメーションを適用できるようになります。例外: チャンネルのボリュームとパンでは、コントロールイベントが使用されます。
条件および操作を定義する: 条件と操作は、「トランスフォーム」ウインドウと同じものが使用されます。詳しくは、「MIDIトランスフォーム」ウインドウの概要を参照してください。唯一の違いとして、トランスフォーマーオブジェクトはリアルタイムで機能することから、位置とノートの長さは意味を持たない点が挙げられます。
ピッチベンドイベントを編集する: トランスフォーマーオブジェクトでは、14ビットのピッチベンドイベントを処理できます。このイベントには、2つの別個のデータバイトが含まれます。（「-1-」による加算/スケーリングにより）バイト1に加えられた変更は、バイト2にも影響します。データバイト2の操作を「スルー」に設定して、14ビットのピッチベンドデータが正しく処理されるようにしてください。
