Bildschirmsteuerungen zum Anzeigen von PDF-Seiten in MainStage verwenden

Du kannst eine mehrseitige PDF-Datei in dein Layout importieren und mit Bildschirmsteuerungen eine Seite auswählen oder Seiten umblättern. Das ist z. B. dann nützlich, wenn du eine PDF-Datei mit Noten oder einem Liedtext zu deinem Layout hinzugefügt hast und die Seiten während der Performance umblättern möchtest. In MainStage importierst du die PDF-Datei in eine Hintergrund-Bildschirmsteuerung.

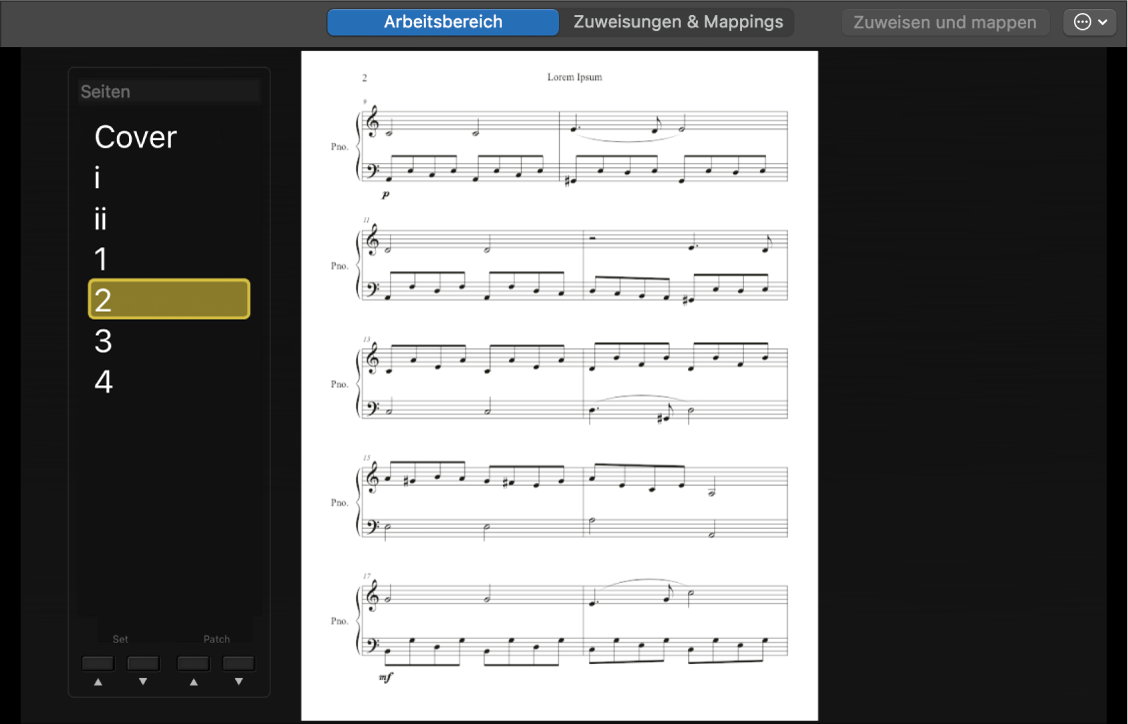

Eine Patch-Listen-Bildschirmsteuerung, die mit einer mehrseitigen PDF-Datei verknüpft ist.

Mehrseitige PDF-Dateien hinzufügen

Wenn du Bildschirmsteuerungen so mappen möchtest, dass du mit ihnen die Seiten einer mehrseitigen PDF-Datei umblättern kannst, muss dein Layout mindestens eine Hintergrund-Bildschirmsteuerung, bei der eine mehrseitige PDF-Datei als Bild ausgewählt ist, und eine Patch-Listen-Bildschirmsteuerung enthalten, die das Inhaltsverzeichnis deiner PDF-Datei darstellt. Wenn dein Layout diese Objekte noch nicht enthält, führe die folgenden Schritte aus:

Klicke in MainStage auf die Taste „Layout“ oben links im MainStage-Fenster (oder drücke „Command-1“).
Bewege eine der Patch-Listen-Bildschirmsteuerungen aus der Palette der Bildschirmsteuerungen in den Arbeitsbereich.

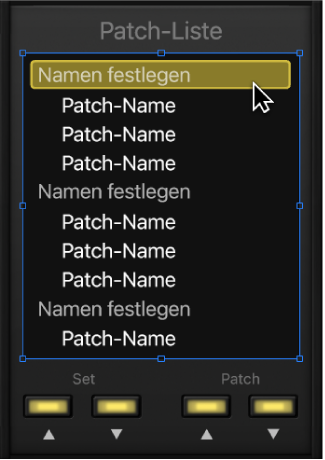

Klicke in der Bildschirmsteuerung „Patch-Liste“ auf die Liste.

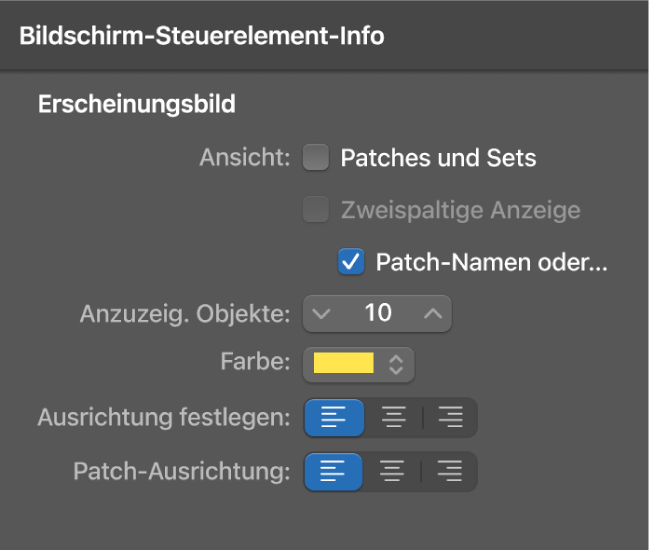

Wähle in den Bildschirmsteuerung-Infos für die Patch-Liste die Patch-Namen oder das Markierungsfeld „Marker“ aus.
Bewege eine Hintergrund-Bildschirmsteuerung aus der Palette der Bildschirmsteuerungen in den Arbeitsbereich.
Klicke auf die Taste „Bild“ in den Bildschirmsteuerung-Infos“ der Hintergrund-Bildschirmsteuerung.
Bewege deine mehrseitige PDF-Datei auf das Bildfeld oder klicke auf die Taste „Auswählen“, navigiere zum Speicherort der PDF-Datei und wähle sie aus.

Wenn du mehrere PDF-Dateien verwenden möchtest – z. B. eine PDF-Datei mit Noten und eine mit einem Liedtext –, wiederhole die Schritte oben, um Patch-Listen-Bildschirmsteuerungen und Hintergrund-Bildschirmsteuerungen für beide PDF-Dateien hinzuzufügen.

Bildschirmsteuerungen zum Umblättern in einer mehrseitigen PDF-Datei mappen

Mit einer mehrseitigen PDF-Datei als Hintergrundbild und einer Patch-Listen-Bildschirmsteuerung für diese PDF-Datei kannst du dann die Tasten „Nächstes Patch“ und „Vorheriges Patch“ unten in der Patch-Liste mappen, um von einer Seite zur nächsten zu navigieren.

Klicke in MainStage auf die Taste „Bearbeiten“ oben links im MainStage-Fenster (oder drücke „Command-2“).
Wähle die Patch-Listen-Bildschirmsteuerung aus, die du der mehrseitigen PDF-Datei zuweisen möchtest.
Wähle „Bild/PDF Objekt 1“ im Tab „Attribute“ im Informationsfenster „Bildschirmsteuerung“.
Daraufhin werden alle Seitenzahlen deiner mehrseitigen PDF-Datei in der Patch-Liste angezeigt.
Klicke auf die Taste „Nächstes Patch“ unten in der Patch-Listen-Bildschirmsteuerung.
Wähle „Concert-Mapping ignorieren“ im Tab „Attribute“ in den Bildschirmsteuerung-Infos aus.
Wähle „Aktionen“ > „Bild/PDF Objekte“ > „Bild/PDF Objekt 1“ im Tab „Ungemappt“ in den Bildschirmsteuerung-Infos aus.
Der Name des Parameter-Tabs ändert sich zu „PDF-Seite“.
Wähle „Wert erhöhen“ aus dem Einblendmenü „Bereichsmodus“ aus.
Wiederhole die Schritte 5 und 6 für die Taste „Vorheriges Patch“ unten in der Patch-Listen-Bildschirmsteuerung.
Wähle „Wert verringern“ aus dem Einblendmenü „Bereichsmodus“ aus.
Jetzt kannst du auf die Tasten „Nächstes Patch“ und „Vorheriges Patch“ klicken, um in deiner mehrseitigen PDF-Datei jeweils eine Seite vor- oder zurückzublättern.

Wenn du mehrere PDF-Dateien verwenden möchtest, befolge die Schritte oben für jede Patch-Listen-Bildschirmsteuerung, die mit jeder weiteren PDF-Datei verknüpft ist, und verwende eine fortlaufende Nummerierung. Wenn du also zwei PDF-Dateien verwendest, wählst du in Schritt 3 für die zweite Patch-Listen-Bildschirmsteuerung „Bild/PDF Objekt 2“ usw.

Die Funktionen der Tasten „Nächstes Patch“ und „Vorheriges Patch“ unter der Patch-Listen-Bildschirmsteuerung sind jedoch nicht nur auf das Umblättern von Seiten beschränkt. Im Tab „Zuweisungen & Mappings“ kannst du jede zuweisbare Bildschirmsteuerung zum Erhöhen und Verringern von Werten zuweisen. Wenn du zum Beispiel größere Bildschirmtasten zum Umblättern von Seiten nutzen möchtest, kannst du Drum-Pad-Bildschirmsteuerungen verwenden. Oder wenn du Seiten mit deinem MIDI-Keyboard umblättern möchtest, kannst du eine Taste auf deinem MIDI-Keyboard zum Vorwärts- und eine andere zum Rückwärtsblättern zuweisen. Umfassende Informationen zum Zuweisen von Bildschirmsteuerungen zu bestimmten Parametern findest du unter Übersicht über Zuweisungen und Mappings in MainStage und Zwischen MainStage-Bildschirmsteuerungen und Aktionen mappen.

Bildschirmsteuerungen zum Auswählen einer Seite in einer mehrseitigen PDF-Datei mappen

Mit einer mehrseitigen PDF-Datei als Hintergrundbild und einer Patch-Listen-Bildschirmsteuerung für diese PDF-Datei kannst du jede beliebige Bildschirmsteuerung mappen, um eine Seite in dieser PDF-Datei durch Ändern der Patch-Nummer in der Patch-Liste auszuwählen.

Wenn du in MainStage noch keine Patch-Listen-Bildschirmsteuerung mit einer mehrseitigen PDF-Datei verknüpft hast, befolge die Schritte 1 bis 3 in der vorherigen Aufgabe.
Wähle die Bildschirmsteuerung aus, die du zum Auswählen einer Seite in deiner PDF-Datei verwenden möchtest.
Wähle „Aktionen“ > „Bild/PDF Objekte“ > „Bild/PDF Objekt 1“ im Tab „Ungemappt“ in den Bildschirmsteuerung-Infos aus.
Wenn du mehrere PDF-Dateien in deinem Layout verwenden möchtest, verwende die PDF-Objektnummer der PDF-Datei mit der Seite, die du auswählen möchtest.
Der Name des Parameter-Tabs ändert sich zu „PDF-Seite“.
Wähle „Standard“ aus dem Einblendmenü „Bereichsmodus“ aus.
Wähle in den Einblendmenüs „Schalter ein“ und „Schalter aus“ die Seitenzahl aus, die du auswählen möchtest.
Wenn du die Bildschirmsteuerung jetzt auslöst wird die Seitenzahl in deiner PDF-Datei ausgewählt, die du in Schritt 5 festgelegt hast.

Du kannst mehrere Bildschirmsteuerungen zuweisen, um bestimmte Seitenzahlen in derselben PDF-Datei auszuwählen. Außerdem kannst du mehrere Bildschirmsteuerungen zuweisen, um bestimmte Seitenzahlen in verschiedenen PDF-Datei auszuwählen. Im Tab „Zuweisungen & Mappings“ kannst du jede zuweisbare Bildschirmsteuerung zuweisen, um eine Patch-Nummer auszuwählen, die wiederum eine Seite in einer mehrseitigen PDF-Datei auswählt. Umfassende Informationen zum Zuweisen von Bildschirmsteuerungen zu bestimmten Parametern findest du unter Übersicht über Zuweisungen und Mappings in MainStage und Zwischen MainStage-Bildschirmsteuerungen und Aktionen mappen.
