Filter des ES2 in Logic Pro für iPad

Der ES2 integriert zwei diskrete, unterschiedlich aufgebaute Filter.

Filter 1 ist ein Multimode-Filter (MMF), der als Lowpass-, Highpass-, Bandpass-, Band-Reject- oder Peak-Filter verwendet werden kann.
Filter 2 ist ein Lowpass-Filter (LFP) mit unterschiedlichen Optionen für die Flankensteilheit (gemessen in dB/Oktave).

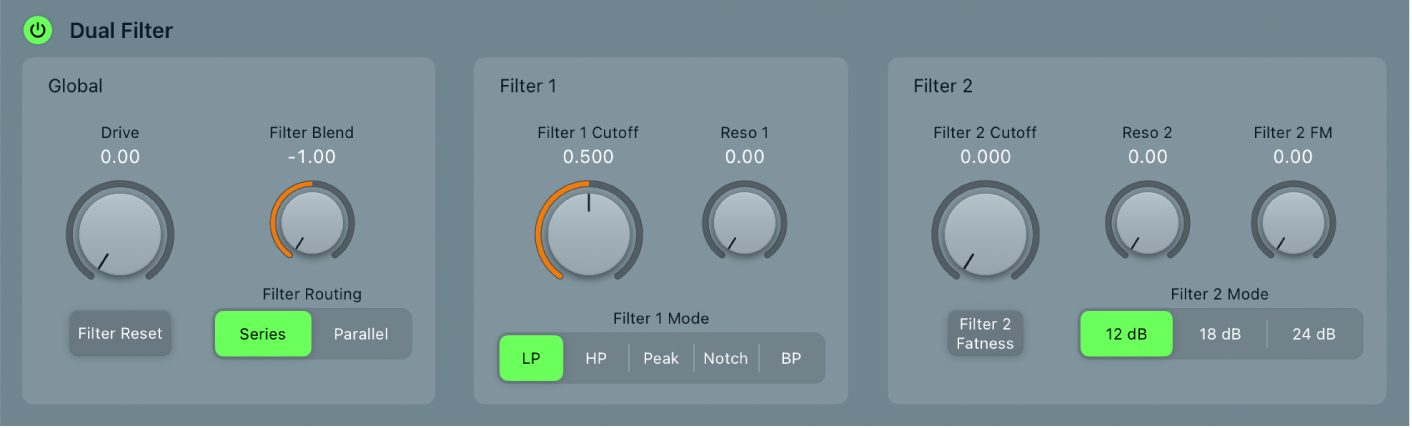

Globale Parameter für „Dual Filter“

Taste „On/Off“: Schalte den Filter-Bereich ein bzw. aus. Diese Funktion erleichtert die Programmierung anderer Klangparameter, da die Filter den Klang entscheidend prägen. Wenn die Filter deaktiviert sind, wird außerdem die Prozessorlast erheblich reduziert.
Drehregler und Feld „Drive“: Drehe ihn zum Übersteuern des Filters, was sich individuell auf jede Stimme auswirkt. Weitere Informationen findest du unter Übersteuern von ES2-Filtern.
Drehregler und Feld „Filter Blend“: Steuere die Balance zwischen Filter 1 und Filter 2. Weitere Informationen findest du unter Zwischen ES2-Filtern überblenden.
Taste „Filter Reset“: Aktiviere „Filter Reset“, um ein Impulssignal bereitzustellen, das verwendet werden kann, um eine Eigen-Oszillation des Filters zu bewirken. Weitere Informationen findest du unter Filter-Cutoff-Frequenz und Resonanz.
Tasten „Filter Routing“: Schalte zwischen einer parallelen und seriellen Filter-Konfiguration um.
- Seriell: Das bedeutet, dass das (im Oscillator Mix-Pad kombinierte) Signal aller Oszillatoren den ersten Filter durchläuft. Anschließend durchläuft das gefilterte Signal Filter 2, wenn „Filter Blend“ auf die Mittelposition „0“ eingestellt ist. Das Ausgangssignal von Filter 2 wird dann auf den Eingang der Dynamikstufe (Amplifier-Bereich) gespeist.
- Parallel: Wenn „Filter Blend“ auf „0“ gesetzt ist, hörst du eine Mischung zu gleichen Teilen, die über Filter 1 und Filter 2 geroutet wird. Die Ausgangssignale der beiden Filter werden nun auf den Eingang der Dynamikstufe gespeist. Weitere Informationen findest du unter Zwischen ES2-Filtern überblenden.

Parameter für „Filter 1“ und „Filter 2“

Drehregler und Feld „Filter 1 Cutoff“: Bestimme die Cutoff-Frequenz des Multimode-Filters (Filter 1). Weitere Informationen findest du unter Filter-Cutoff-Frequenz und Resonanz.
Drehregler und Feld „Reso 1“: Bestimme das Resonanzverhalten des Multimode-Filters (Filter 1).
Tasten „Filter 1 Mode“: Schalte Filter 1 zwischen den Betriebsarten „Lowpass“ (LP), „Highpass“ (HP), „Bandpass“ (BP), „Band Reject“ (Notch) und „Peak“ um.
- LP: Lass Frequenzen unterhalb der Cutoff-Frequenz passieren. Die Flankensteilheit von Filter 1 beträgt 12 dB/Oktave.
- HP: Lass Frequenzen oberhalb der Cutoff-Frequenz passieren. Die Flankensteilheit von Filter 1 beträgt 12 dB/Oktave.
- Peak: Filter 1 wirkt als Peak-Filter. Es erlaubt die Anhebung eines Frequenzbands. Der Scheitel des Frequenzbands wird über den Cutoff-Parameter gesteuert. Die Breite des Frequenzbands wird über den Resonance-Parameter gesteuert.
- Notch: Der Bereich um die Cutoff-Frequenz wird unterdrückt (ausgefiltert), während die umgebenden Frequenzbereiche passieren können. Der Resonance-Parameter steuert die Breite des gesperrten Frequenzbands.
- BP: In diesem Modus kann nur ein Frequenzband um die Cutoff-Frequenz herum passieren. Alle anderen Frequenzen werden unterdrückt. Der Resonance-Parameter steuert die Breite des Frequenzbands. Das Bandpass-Filter ist ein Zweipol-Filterelement, dessen Flankensteilheit auf beiden Seiten der Cutoff-Frequenz 6 dB/Oktave beträgt.
Drehregler und Feld „Filter 2 Cutoff“: Bestimme die Cutoff-Frequenz des Lowpass-Filters (Filter 2). Weitere Informationen findest du unter Filter-Cutoff-Frequenz und Resonanz.
Drehregler und Feld „Reso 2“: Bestimme das Resonanzverhalten des Lowpass-Filters (Filter 2).
Drehregler und Feld „Filter 2 FM“: Lege das Ausmaß der Cutoff-Frequenzmodulation von Filter 2 mit der Frequenz von Oszillator 1 fest. Weitere Informationen findest du unter Modulieren der Frequenz von Filter 2 des ES2.
Taste „Filter 2 Fatness“: Füge einen Wert von 24 dB pro Oktave der Bandsperre hinzu. Der Fat-Modus verfügt über eine integrierte Kompensations-Schaltung, um die Basslastigkeit des Sounds beizubehalten. Verglichen damit klingen im herkömmlichen 24-dB-Modus basslastige Sounds dagegen nicht so voluminös.
Tasten „Filter 2 Mode“: Wähle eine Flankensteilheit von Filter 2: 12 dB, 18 dB und 24 dB. Je steiler die Flankensteilheit ist, desto größer ist der Effekt auf Signalpegel unterhalb der Cutoff-Frequenz. Die meisten Filter dämpfen die auszufilternden Signalanteile nicht vollständig, sondern immer nur mit einer begrenzten Trennschärfe. Die Flankensteilheit oder Kurve, die für Filter 2 gewählt wird, beschreibt den Dämpfungsgrad unterhalb der Cutoff-Frequenz in Dezibel pro Oktave.
