การเลิกเชื่อมต่อไมโครโฟนฮาร์ดแวร์

แล็ปท็อป Mac ที่มี Apple Silicon และแล็ปท็อป Mac ที่ใช้ Intel ที่มีชิป Apple T2 Security ทั้งหมดมีการเลิกเชื่อมต่อฮาร์ดแวร์ที่ปิดใช้งานไมโครโฟนเมื่อใดก็ตามที่ฝาบนปิดอยู่ บนแล็ปท็อป MacBook Pro รุ่น 13 นิ้ว และ MacBook Air ทุกเครื่องที่มีชิป T2, แล็ปท็อป MacBook ทุกเครื่องที่มีชิป T2 ตั้งแต่ปี 2019 ขึ้นไป และแล็ปท็อป Mac ที่มี Apple Silicon การเลิกเชื่อมต่อจะใช้ในฮาร์ดแวร์เท่านั้น การเลิกเชื่อมต่อนี้ได้รับการออกแบบมาเพื่อป้องกันไม่ให้ซอฟต์แวร์ใดๆ แม้แต่ซอฟต์แวร์ที่มีรากหรือเคอร์เนลแบบพิเศษใน macOS และแม้แต่ซอฟต์แวร์บนชิป T2 หรือเฟิร์มแวร์อื่นเชื่อมต่อกับไมโครโฟนเมื่อฝาบนปิดอยู่ (กล้องจะไม่เลิกเชื่อมต่อในฮาร์ดแวร์เนื่องจากช่องมุมมองของกล้องจะถูกขวางกั้นโดยสมบูรณ์เมื่อฝาบนปิด)

iPad รุ่นที่เริ่มต้นในปี 2020 จะมีการเลิกเชื่อมต่อไมโครโฟนของฮาร์ดแวร์ด้วย เมื่อใส่เคสที่ตรงตามมาตรฐาน MFi (รวมถึงเคสที่ขายโดย Apple) กับ iPad และปิดเคสอยู่ ไมโครโฟนจะเลิกเชื่อมต่อในฮาร์ดแวร์ วิธีนี้ได้รับการออกแบบมาเพื่อป้องกันไม่ให้ซอฟต์แวร์ใดๆ สามารถใช้งานข้อมูลเสียงไมโครโฟนได้แม้ว่าจะมีสิทธิ์รากหรือเคอร์เนลแบบพิเศษใน iPadOS หรือเฟิร์มแวร์บนอุปกรณ์รุ่นใดก็ตาม

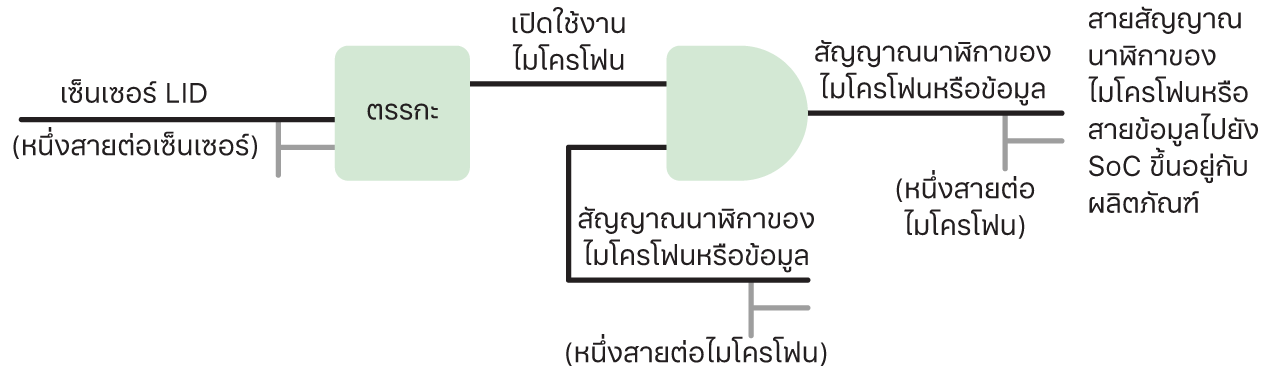

การปกป้องในส่วนนี้จะใช้โดยตรงกับตรรกะฮาร์ดแวร์ตามแผนภาพวงจรต่อไปนี้:

ในแต่ละผลิตภัณฑ์ที่มีการตัดไมโครโฟนแบบฮาร์ดแวร์ เซ็นเซอร์การตรวจจับฝาอย่างน้อยหนึ่งตัวจะตรวจจับการปิดฝาหรือเคสทางกายภาพโดยใช้คุณสมบัติทางกายภาพบางประการ (ตัวอย่างเช่น เซ็นเซอร์เอฟเฟ็กต์ฮอลล์หรือเซ็นเซอร์มุมบานพับ) ของการโต้ตอบ สำหรับเซ็นเซอร์ที่จำเป็นต้องมีการปรับเทียบ พารามิเตอร์จะถูกตั้งค่าในระหว่างการผลิตอุปกรณ์และกระบวนการปรับเทียบจะรวมถึงการป้องกันไม่ให้ฮาร์ดแวร์สามารถผันกลับได้เมื่อมีการเปลี่ยนแปลงพารามิเตอร์ที่มีความอ่อนไหวบนเซ็นเซอร์ในภายหลัง เซ็นเซอร์เหล่านี้จะปล่อยสัญญาณฮาร์ดแแวร์ตรงที่จะผ่านไปยังชุดตรรกะฮาร์ดแวร์ที่ไม่สามารถตั้งโปรแกรมใหม่ได้ ตรรกะนี้จะให้การป้องกันการสะท้อนสัญญาณ ฮิสเทอรีซิส และ/หรือการหน่วงสูงถึง 500 ms ก่อนจะปิดใช้งานไมโครโฟน ทั้งนี้ขึ้นอยู่กับผลิตภัณฑ์ สัญญาณนี้สามารถใช้ได้โดยการปิดใช้งานสายการส่งต่อข้อมูลระหว่างไมโครโฟนและระบบบนชิป (SoC) หรือโดยการปิดใช้งานหนึ่งในสายข้อมูลเข้าไปยังโมดูลไมโครโฟนซึ่งช่วยให้โมดูลเปิดใช้งานได้ ตัวอย่างเช่น สายนาฬิกาหรือการควบคุมที่มีประสิทธิภาพที่คล้ายคลึงกัน
