Mac用Logic ProのサラウンドMultiMeterのGoniometer

Goniometerを使うと、ステレオイメージの干渉を検証したり、左右のチャンネル間の位相の差を定義したりできます。左右のチャンネルがモノラルになっているか（形状が垂直線に向かって変化する）、空間的な広がりの大きいステレオミックスが作成されたかどうか（形状がけば立ったボール状になる）、またはミックスに位相のずれた内容があるかどうか（形状が水平線に向かって動く）を簡単に確認できます。

Goniometerの原理は、古くから2チャンネル方式のオシロスコープに使われていたものです。Goniometerのようなデバイスを使用するには、左右のステレオチャンネルの信号をX軸とY軸の入力に接続し、表示を45°傾けます。すると信号のステレオ位相が目に見える形で表現されます（リサジュー図形と呼ばれる）。信号トレースはゆっくりと黒に戻ります。これはグロー管を使った古くからのGoniometerの動作を真似たものですが、信号を読み取るにはこの方式が最も優れているようです。

サラウンドMultiMeterはマルチチャンネル信号を分析しますが、Goniometerは2つのチャンネルの比較のみを行うため、測定してGoniometerに表示するサラウンド信号のチャンネルペアを個別に選択する必要があります。この方法で、左右のチャンネル、または左右のサラウンドチャンネル（また、選択されたプロジェクトサラウンドフォーマットで利用可能な場合は、ほかのチャンネルペア）の間の位相関係を視覚的に確認できます。ディスプレイの上部にあるチャンネルラベルは、必要に応じてスピーカー位置を示すように変更されます。

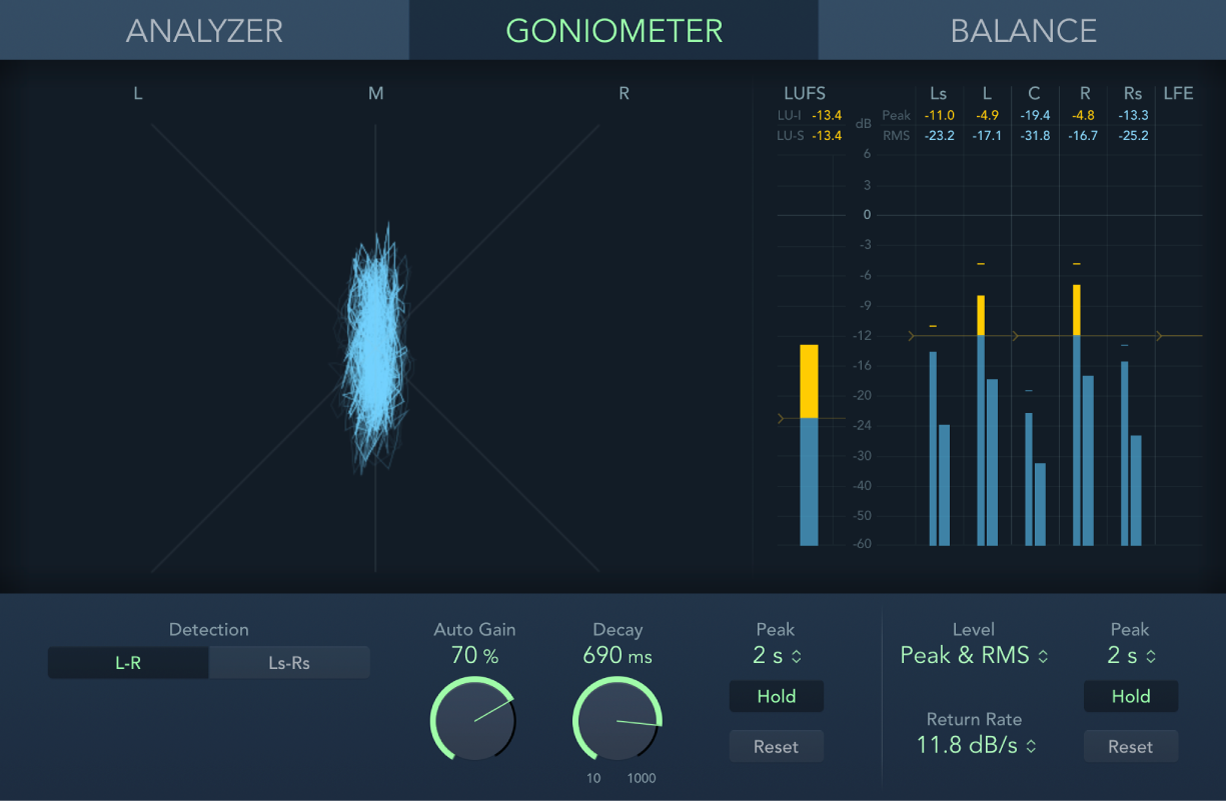

Goniometerのパラメータ

「Goniometer」ボタン: メインディスプレイを「Goniometer」モードに切り替えます。
「Goniometer」ディスプレイ: ディスプレイには、以下の設定に基づいてGoniometerが表示されます。
「Detection」のボタン: 測定してメインディスプレイに表示するチャンネルペアを選択します。これらのボタンの数と表示は、選択されたプロジェクトのサラウンドフォーマットによって決まります。
- L-R: いずれかのサラウンドフォーマットの左チャンネルと右チャンネル。
- Ls-Rs: 選択されたサラウンドフォーマットの左サラウンドチャンネルと右サラウンドチャンネル。
- Lm-Rm: 7.1フォーマットの左ミドルサラウンドチャンネルと右ミドルサラウンドチャンネル。
- Lc-Rc: 7.1（SDDS）フォーマットの左センターチャンネルと右センターチャンネル。
「Auto Gain」ノブ/フィールド: 入力レベルが低い場合に表示を補正する度合いを設定します。「AutoGain」レベルは10 ％ずつ増やすことができます。また、この機能をオフにすることも可能です。
注記: ほかの内蔵エフェクトやプロセッサ（コンプレッサーなど）の「AutoGain」パラメータと混同しないよう、メーターでは「AutoGain」は表示用パラメータとしてのみ使われます。この「AutoGain」パラメータは、レベルを上げて表示を見やすくするためのものです。オーディオレベルは変化しません。
「Decay」ノブ/フィールド: Goniometerが黒に戻るまでの時間を設定します。

Goniometerの「Peak」パラメータ

「Peak」ポップアップメニュー: リサジュー図形のピークホールド時間を選択します（淡い青色で表示される）。2秒、4秒、6秒、または「infinite」（無限）を選択できます。
注記: 選択した時間を有効にするには、「Hold」ボタンをオンにして「Hold」ボタンをオンにする必要があります。
「Hold」ボタン: オンにすると、リサジュー図形が累積して表示されます。
「Reset」ボタン: 淡色表示のリサジュー図形を消去します。
注記: ピークホールドのリセットは、「Hold」ボタンの選択を解除したときや、再生を開始したときにも行われます。
