iPad 版 Logic Pro 中的 ES2 滤波器
ES2 具有两个离散且不同的滤波器。
滤波器 1 是一个多模式滤波器 (MMF)，可以用作低通滤波器、高通滤波器、带通滤波器、带阻滤波器或峰值滤波器。
滤波器 2 是一个低通滤波器 (LPF)，具有可变斜率（以 dB/八度音程为单位）。

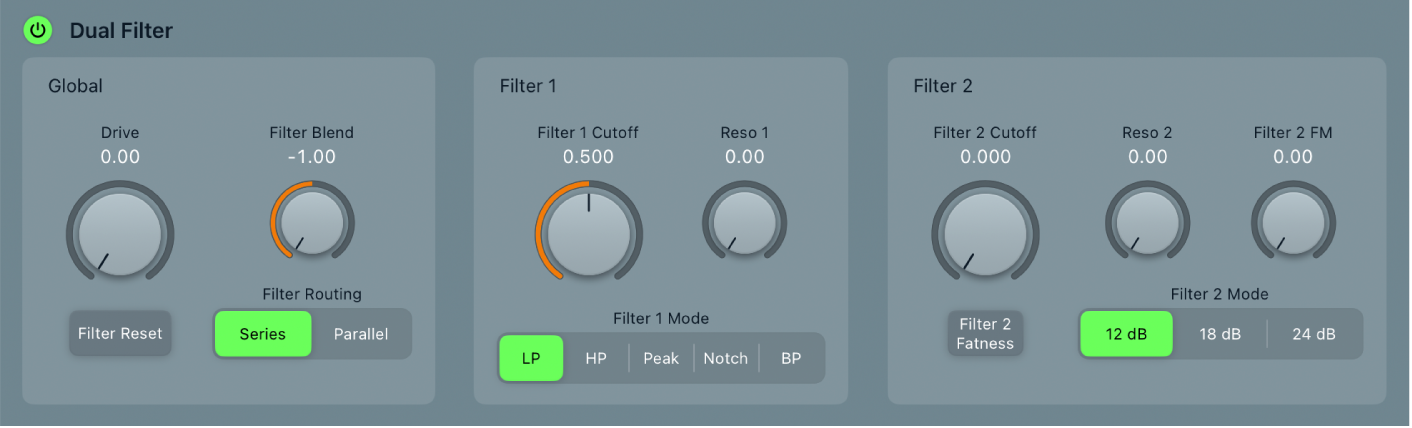

双滤波器全局参数
开/关按钮：打开或关闭整个滤波器部分。由于这些滤波器始终对声音有巨大影响，因此取消激活滤波器部分可易于听出对其他声音参数所做的调整。停用滤波器也会减轻处理器负载。
“驱动程序”旋钮和栏：旋转“滤波器驱动”旋钮以过载滤波器，这会分别影响每个声部。请参阅过载 ES2 滤波器。
“滤波器混合”旋钮和栏：设定滤波器 1 和滤波器 2 之间的平衡。请参阅在 ES2 滤波器间交叉渐变。“滤波器还原”按钮：打开“滤波器还原”以提供驱动滤波器自振荡的触发信号。请参阅滤波器截频和共振。
“滤波器发送”按钮：在并行或串行滤波器配置间切换。
串行：这表示所有振荡器（在“振荡器混音”面板中合并）的信号通过第一个滤波器，然后此经过过滤的信号通过滤波器 2（如果“滤波器混合”设定为 0，即中间位置）。然后，滤波器 2 的输出信号将发送到动态阶段（放大器部分）的输入。
并行：如果“滤波器混合”设定为 0，你将听到通过滤波器 1 和滤波器 2 发送的均匀混合的源信号。然后，两个滤波器的输出信号将发送到动态阶段的输入。请参阅在 ES2 滤波器间交叉渐变。
滤波器 1 和滤波器 2 参数
- “滤波器 1 截频”旋钮和栏：设定多模式滤波器（滤波器 1）的截频频率。请参阅滤波器截频和共振。
“共振 1”旋钮和栏：设定多模式滤波器（滤波器 1）的共振行为。
“滤波器 1 模式”按钮：在低通 (LP)、高通 (HP)、带通 (BP)、带阻 (Notch) 和峰值滤波器类型间切换滤波器 1。
低通：允许低于截频频率的频率通过。滤波器 1 的斜率固定为 12 dB/八度音程。
高通：允许高于截频频率的频率通过。滤波器 1 的斜率固定为 12 dB/八度音程。
峰值：滤波器 1 用作峰值滤波器。这允许增加波段中的电平。频段的中心由“截频”参数确定。频段的宽度则由“共振”参数控制。
带阻：阻止与截频频率直接相邻的波段，而此波段以外的频率可以通过。共振参数控制被拒绝频段的宽度。
带通：允许与截频频率直接相邻的波段通过。所有其他频率均被截止。共振参数控制频段的宽度。带通滤波器是一种双极滤波器，中心频率两侧的斜率为 6 dB/八度音程。
- “滤波器 2 截频”旋钮和栏：设定低通滤波器（滤波器 2）的截频频率。请参阅滤波器截频和共振。
“共振 2”旋钮和栏：设定低通滤波器（滤波器 2）的共振行为。
“滤波器 2 调频”旋钮和栏：设定滤波器 2 的截频频率调制量（通过振荡器 1 频率进行调制）。请参阅调制 ES2 滤波器 2 频率。
“滤波器 2 饱满度”按钮：每八度音程截止添加 24 dB。“饱满度”模式具有一个保持声音低音的内建补偿电路。相比之下，标准 24 dB 模式会使低频声音变得更单调。
“滤波器 2 模式”按钮：选取滤波器 2 斜率：12 dB、18 dB 和 24 dB。斜率越陡峭，低于截频频率的信号电平受到的影响也就越大。大多数滤波器无法完全抑制“截频”参数所定义的频率范围以外的信号部分。为滤波器 2 选取的斜率或曲线表示截频频率以下的截频量，单位为 dB/八度音程。
