A Mac Pro beépítése rackbe
Fontos: Mielőtt a Mac Prót egy rackbe telepítené, olvassa el A Mackel kapcsolatos fontos biztonsági tudnivalók című részben található biztonsági jegyzeteket. Igény szerint a műszaki adatokat is megtekintheti. Nyissa meg a Rendszerbeállítások menüt, majd válassza a Súgó > A Mac Pro specifikációi lehetőséget.

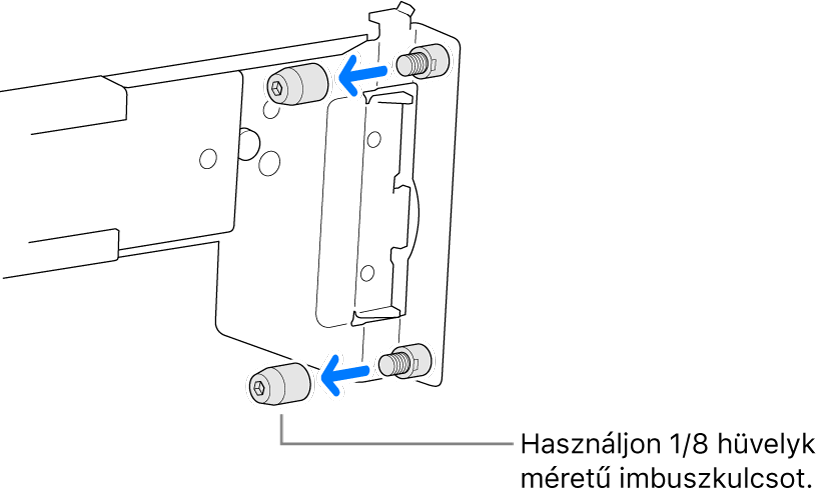

A Mac Pro és a szerelősínek rögzíthetők bármely három ipari szabvány racktípushoz, minimum 60,96 cm-es (24 hüvelyk) és maximum 106,68 cm-es (42 hüvelyk) rackmélység mellett. A sínek úgy vannak összeállítva, hogy négyzet alakú nyílásokba illeszkednek, azonban ha eltávolítja a nyílások fedelét, akkor kör alakú nyílásokba is beilleszthetővé válnak. A sínek menetes rackbe történő beszereléskor távolítsa el a csavarokat a sínekről, majd helyezze vissza a csavarokat, és rögzítse a síneket a rackhez. Ehhez egy szabványos, 3 mm (1/8 hüvelyk) méretű, hatlapfejű imbuszkulcs és egy 6 mm (1/4 hüvelyk) méretű imbuszkulcs szükséges. Az alábbiakban példákat találhat a különböző racktípusokra.
Megjegyzés: Ezek az utasítások a rackbe épített, Apple-chippel rendelkező Mac Pro munkaállomáson érhetők el. Ha rackbe épített, Intel-alapú Mac Pro munkaállomással rendelkezik, tekintse meg A Mac Pro beépítése rackbe című leírást.

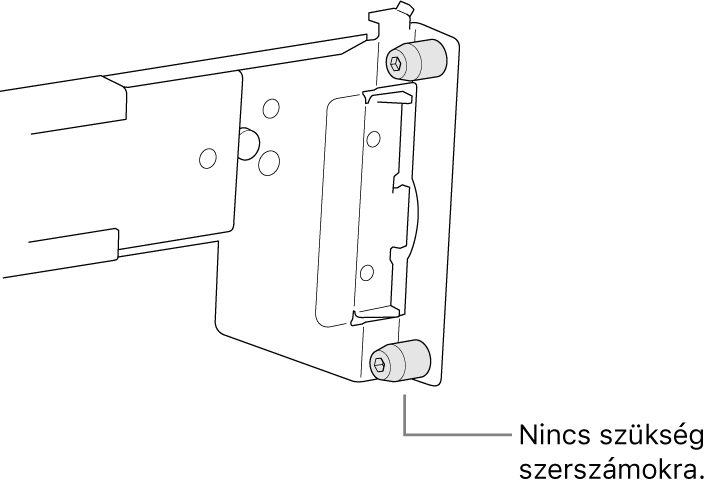

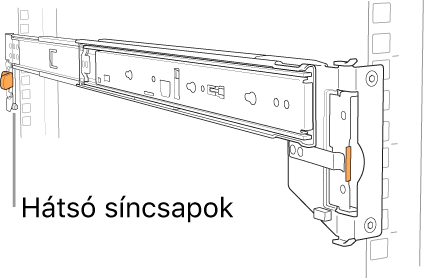

Négyzet alakú nyílásokkal ellátott rack

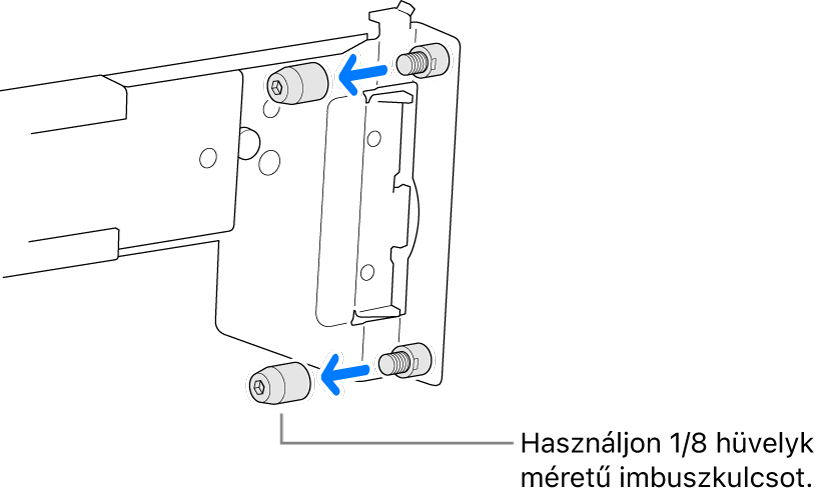

Kör alakú nyílásokkal ellátott rack

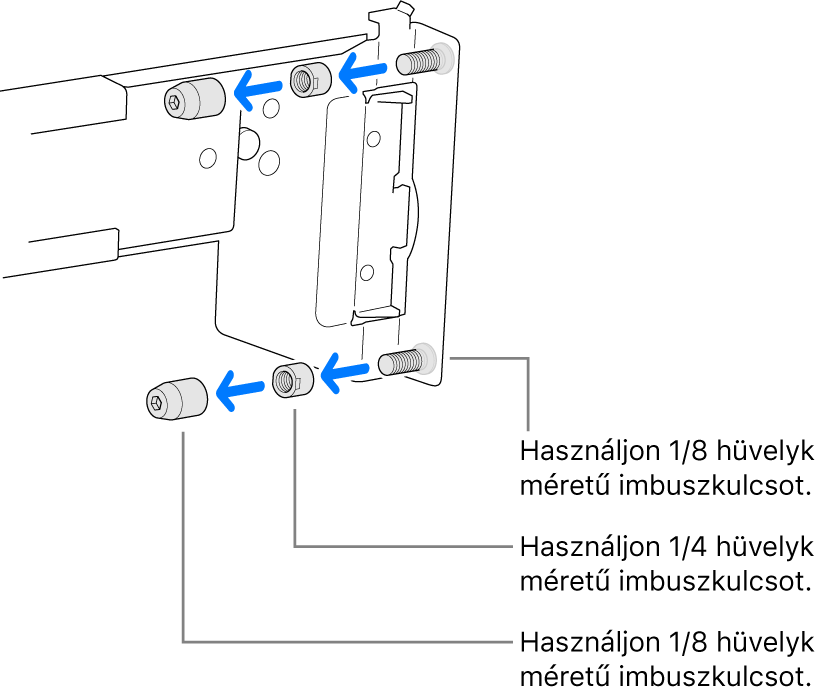

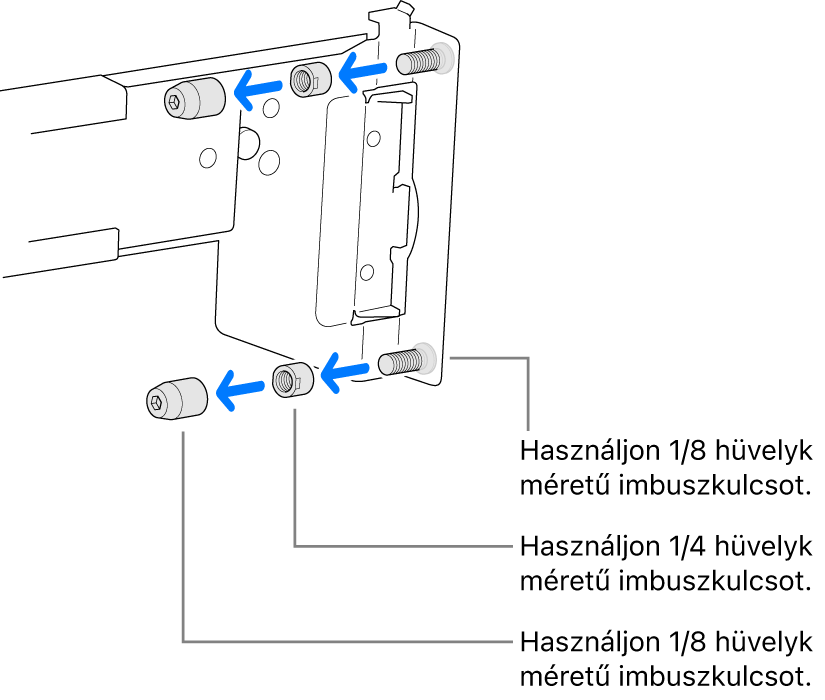

Menetes rack
Amikor a Mac Prót rackbe szereli, rögzítse a szerelősíneket a Mac Próhoz és a rackhez. (A racknek legalább 24 hüvelykes mélységgel kell rendelkeznie.)

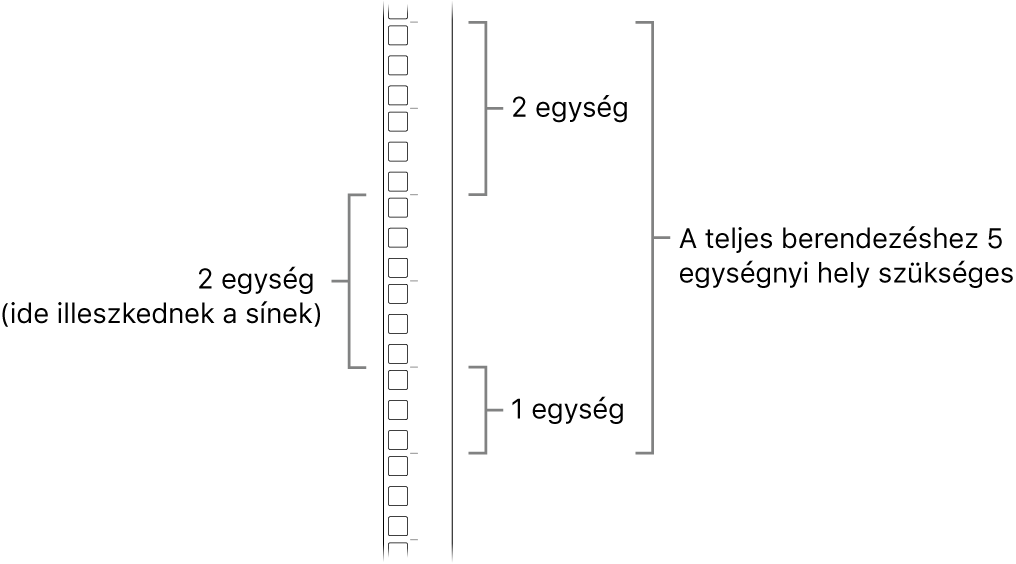

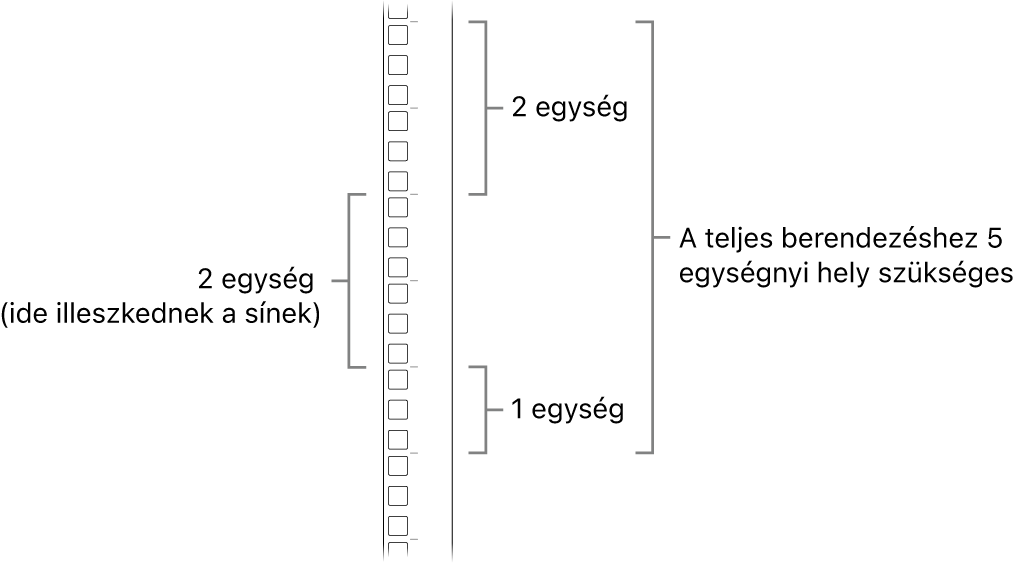

Megjegyzés: A Mac Pro öt rack egység (5U) területet igényel. A legfelső két egységet üresen kell hagyni, a szerelősíneket a következő két egységhez kell rögzíteni, és a szerelősínek alatt egy egységet szintén üresen kell hagyni.

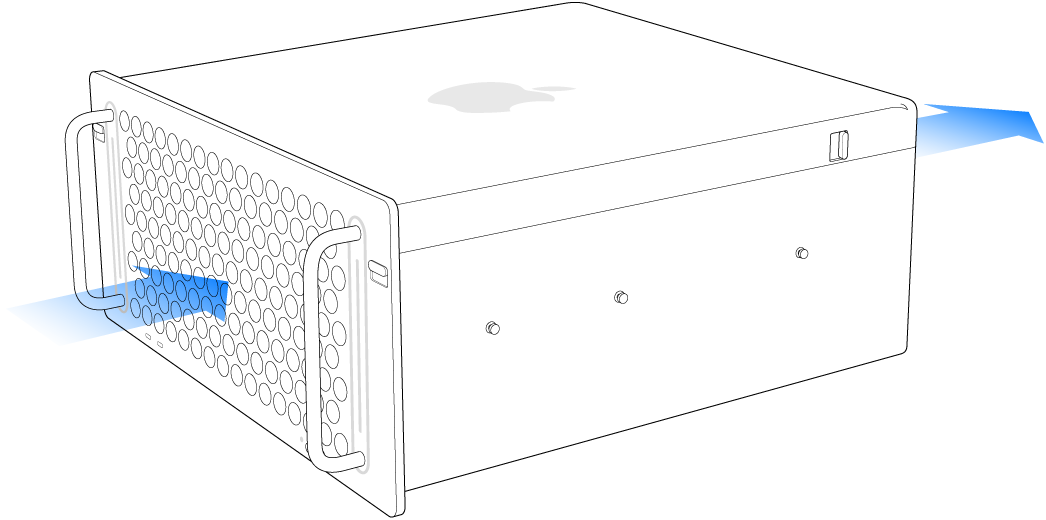

A levegő az elülső résztől hátrafelé áramolva hűti a Mac Prót. Ügyeljen arra, hogy a burkolat elülső és hátsó részén semmi ne zárja el a nyílásokat.

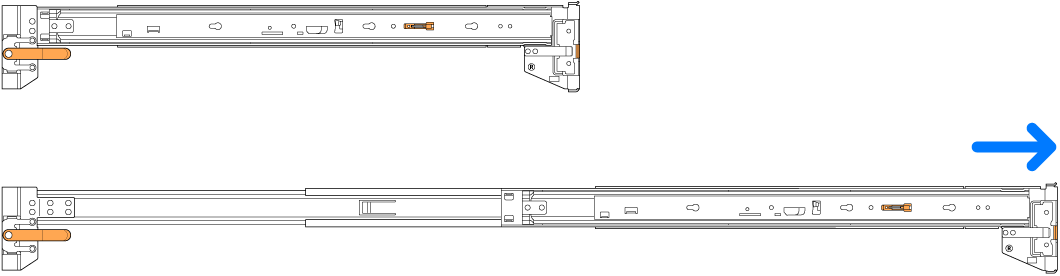

Bővítse ki az egyik rögzítetlen sín első szerelősínjét (bal vagy jobb szerelősín).

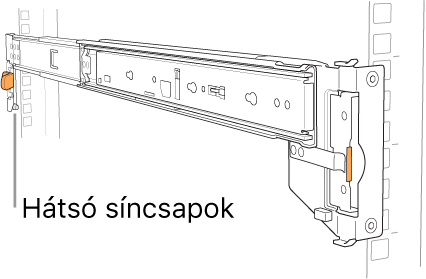

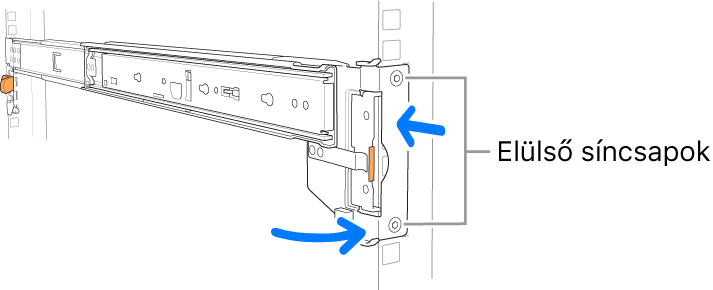

Illessze be a hátsó szerelősín csapjait a rack hátsó részébe, majd nyomja be a szerelősín elejét a rackbe.
A sínnek bele kell futnia a rackbe, és a szerelősínnek a helyére kell kattannia. Ha ez nem történik meg, előfordulhat, hogy a sín le van zárva. Ebben az esetben húzza meg a sínen található narancssárga kart a kioldásához.

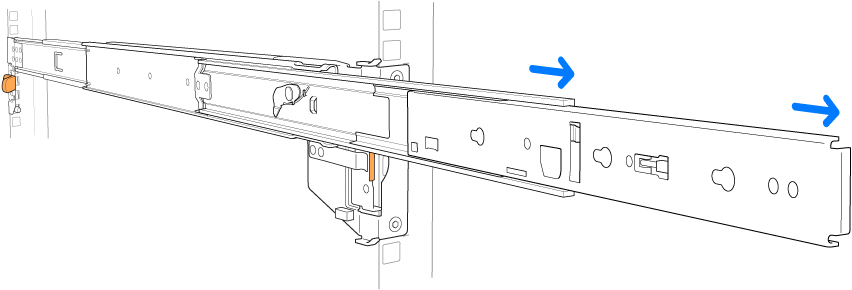

Csúsztassa ki a belső sínt, amíg rögzül.

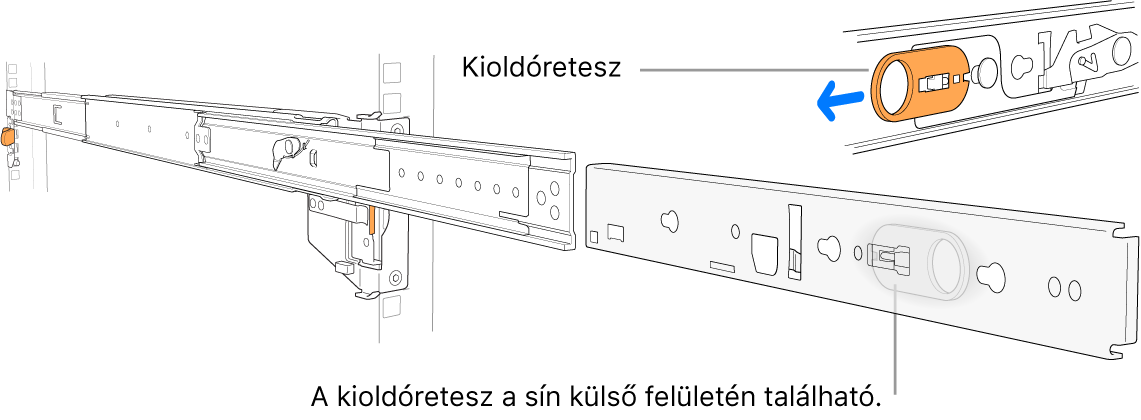

Csúsztassa el a kioldóreteszt, és válassza le a belső sínt a szerelősínről.
Ismételje meg az 1-3. lépést a másik szerelősín esetében.

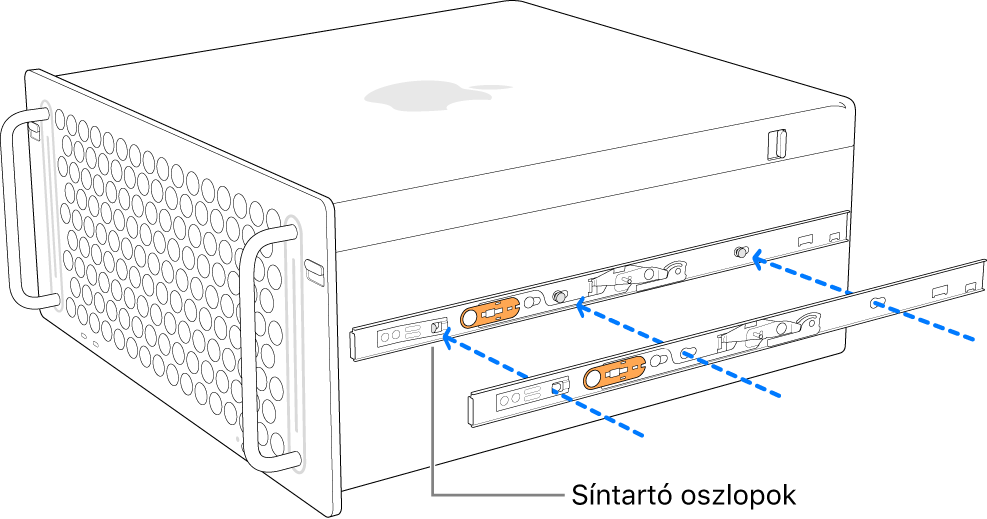

Rögzítse a belső síneket a Mac Pro oldalaihoz, amelynek során ügyeljen arra, hogy a kioldóreteszek a számítógép elülső része felé nézzenek, a sínek fűzőnyílásai pedig illeszkedjenek a Mac Pro síntartó oszlopaihoz.

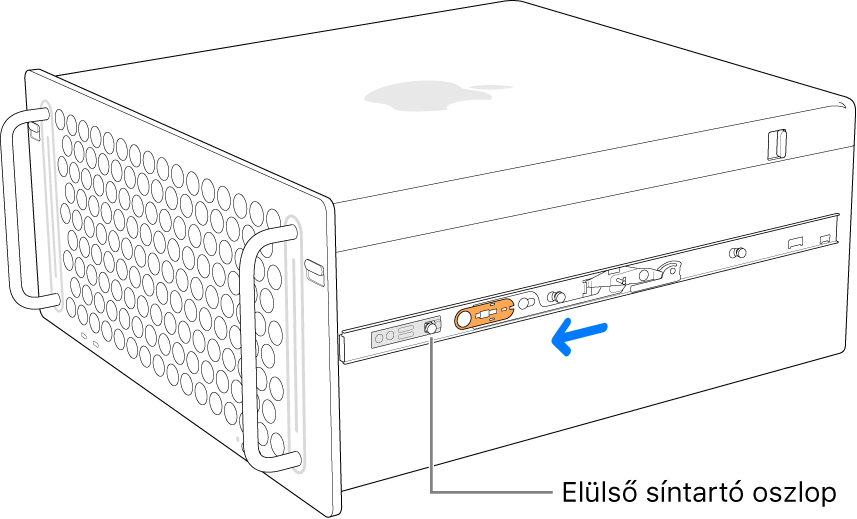

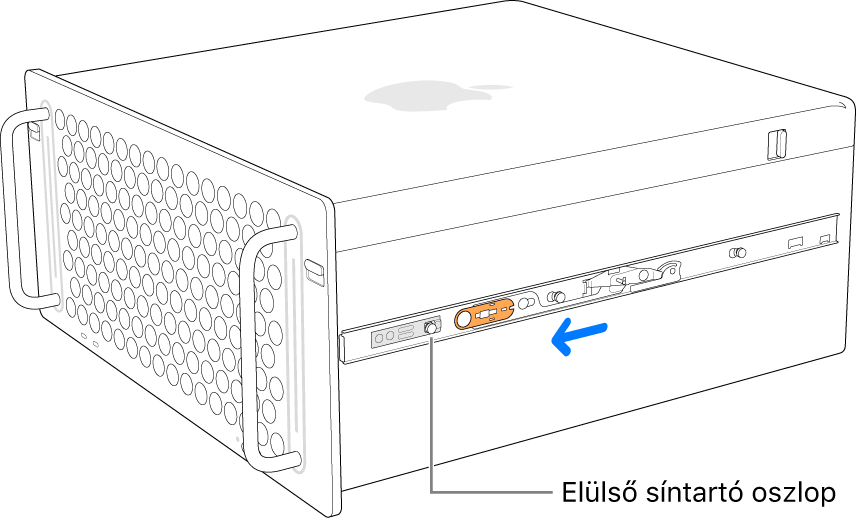

Csúsztassa előrefelé a sínszakaszt, amíg a rugós zár le nem reteszeli az elülső oszlopot.
Csúsztassa ki a középső síneket a racken.

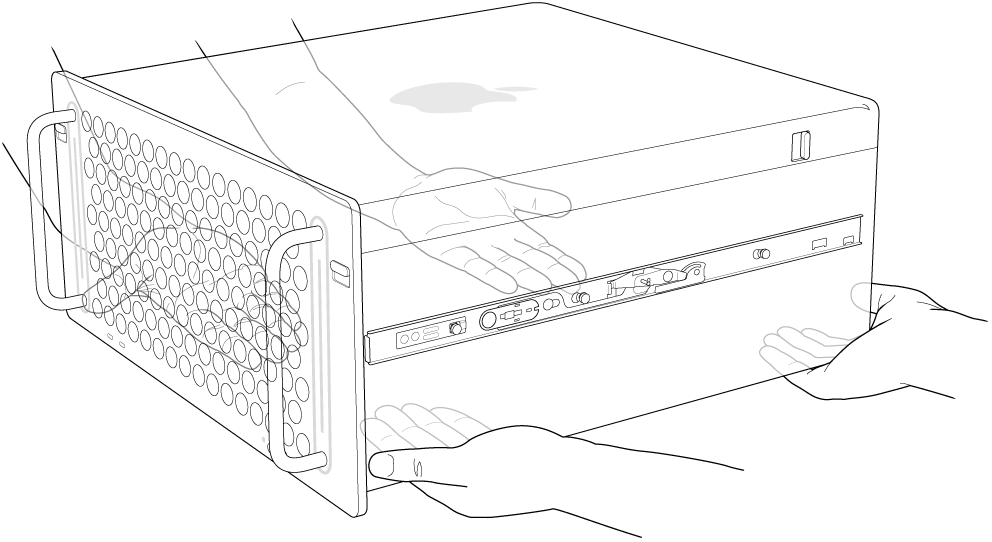

A gépet két ember emelje fel.

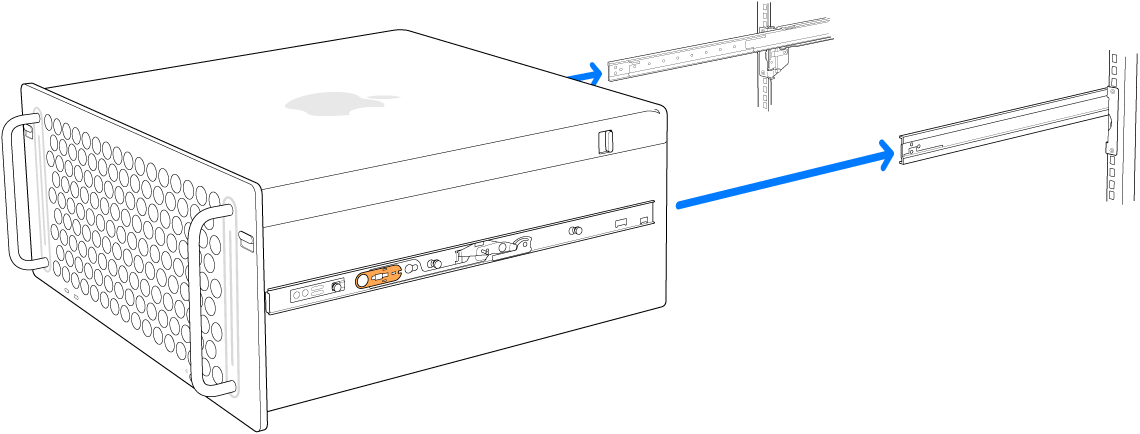

Igazítsa egy vonalba a Mac Próhoz rögzített síneket a rack belsejében lévő középső sínekkel, majd csúsztassa a számítógépet a rackbe.
