Test Oscillator en MainStage
“Test Oscillator” resulta útil para ajustar el equipo y los instrumentos del estudio. Puede insertarse como módulo tanto de instrumento como de efecto. Funciona en dos modos, generando una frecuencia estática o bien un barrido sinusoidal. Haz clic en la etiqueta “Test Tone” o “Sine Sweep” para acceder a cada modo.
En el modo “Test Tone” se genera una señal de prueba inmediatamente después de haber insertado el módulo. Puedes desactivar el tono de prueba omitiendo el módulo.
En el modo “Sine Sweep” se genera un barrido de tono del espectro de frecuencias definido por el usuario al hacer clic en el botón Trigger.
Si deseas añadir un oscilador de prueba a tu concierto, selecciona Utilidad > “Test Oscillator” en un menú desplegable de efecto de audio del canal. Consulta Añadir y eliminar módulos en MainStage.

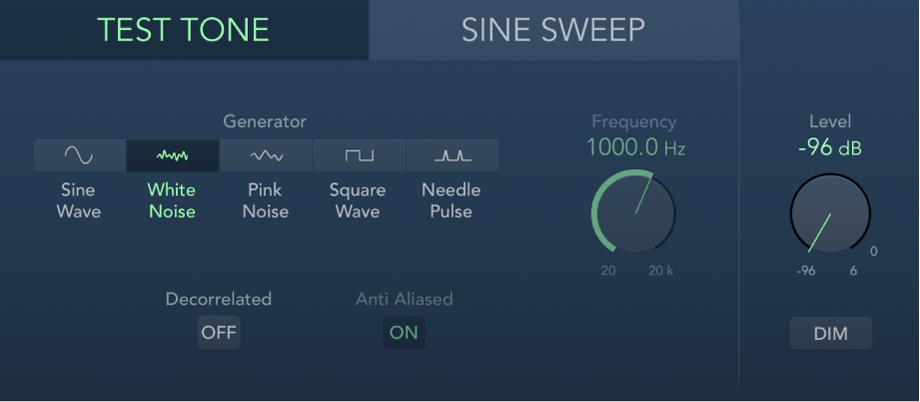

Parámetros del modo Test Tone
Botones Generator: selecciona la onda que debe usarse para probar la generación de tonos. Las ondas “Square Wave” y “Needle Pulse” están disponibles como versiones suavizadas o sin suavizar. Las ondas sinusoidal y cuadrada son bipolares. La “Needle Pulse” es una onda de impulso unipolar siempre positiva, lo que la convierte en una herramienta útil a la hora de analizar los problemas de polaridad o fase.
Botón Decorrelated: Activa este botón para disociar los canales izquierdo y derecho de las ondas de ruido.
Botón “Anti Aliased”: actívalo para utilizar las versiones sin suavizar de las ondas “Square/Needle Pulse”.
Potenciómetro y campo Frequency: Establece la frecuencia del oscilador (el valor por omisión es 1 kHz). También puedes hacer doble clic en este campo y, a continuación, introducir un valor situado entre 1 Hz y 22 kHz, que supere los posibles valores que se pueden ajustar con el potenciómetro. Si introduces “1”, el resultado será un tono de prueba de 1 Hz.
Potenciómetro y campo Level: Ajusta el nivel general de salida. Este parámetro es común para los dos modos.
Botón Atenuar: Reduce el nivel de salida en 18 dB. Este parámetro es común para los dos modos de generador.
Parámetros del modo “Sine Sweep”
Potenciómetro y campo Time: establece la duración del barrido de onda sinusoidal.
Menú desplegable “Sweep Mode”: elige una curva de barrido (Linear o Logarithmic).
Potenciómetros y campos “Start/End Frequency”: establece la frecuencia del oscilador para el principio y el final del barrido sinusoidal.
Nota: El campo Frequency que se muestra debajo de los parámetros de “Start/End Frequency” es una visualización en tiempo real del barrido de la frecuencia.
Menú desplegable Trigger: elige el modo de barrido sinusoidal. La opción Single desencadena el barrido una vez. La opción Continuous desencadena el barrido de forma indefinida.
Botón Trigger: Inicia o detén el barrido sinusoidal del espectro establecido con los potenciómetros “Start Frequency” y “End Frequency”. El campo Frequency muestra valores en tiempo real.
