Wie bei einem bekannten Spielzeug für Kinder (Spirograph) zeichnet der Generator „Spiralzeichnung“ Kurven auf Grundlage eines Stiftwerkzeugs. Dieses Werkzeug befindet sich an einer bestimmten Stelle in einem kleinen Zahnrad (dem Rotor), der sich dann entlang (innerhalb oder außerhalb) eines größeren Rings (dem Stator) bewegt. Während das Muster gezeichnet wird, bleibt der Ring fixiert und das Zahnrad bewegt sich entlang der inneren oder äußeren Seite des Rings.

Eine ausführliche Beschreibung des Generators „Spiralzeichnung“ findest du unter Verwenden der Onscreen-Steuerelemente für Spiralzeichnungen.

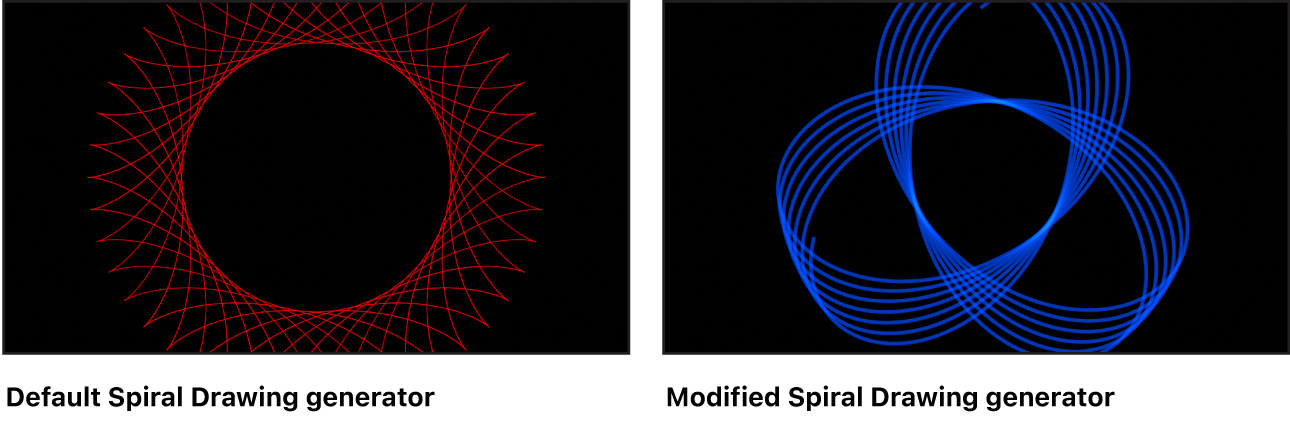

Canvas mit dem Generator „Spiralzeichnung“ und verschiedenen Einstellungen

Du kannst diesen Generator mit den Steuerelementen im Bereich „Generator“ des Informationsfensters anpassen:

Automatisches Zeichnen: Ein Feld, mit dem (falls aktiviert) eine animierte Zeichnung erstellt werden kann. Wird das Feld „Autom. Zeichnen“ nicht aktiviert, bleibt die Zeichnung statisch.
Stil für Automatisches Zeichnen: Ein Einblendmenü, mit dem der Stil des Zeichenwerkzeug ausgewählt werden kann. Zwei Optionen stehen zur Auswahl:
- Stift: Zeichnet im Canvas durchgezogene, gleichmäßige Linien mit dem entsprechenden Muster, das über die Steuerelemente des Generators festgelegt wurde.
- Laser: Simuliert einen Laser im Canvas mit dem entsprechenden Muster, das über die Steuerelemente des Generators festgelegt wurde.
Zeichentempo: Ein Schieberegler, mit dem das Tempo festgelegt werden kann, mit der die Zeichnung erstellt wird.
Zum Anfang: Ein Schieberegler, mit dem der Anfangspunkt der Zeichnung festgelegt wird.
Mitte: Ein Schieberegler, mit dem die Mitte des Generatormusters festlegt wird.
Stiftfarbe: Farbsteuerelemente, mit denen die Farbe der Zeichnung festgelegt werden kann.
Stiftbreite: Ein Schieberegler, mit dem die Stärke der gezeichneten Linien (Stift oder Laser) im Muster festgelegt werden kann.
Überblendmodus „Stift“: Ein Einblendmenü, mit dem die Option „Normal“ oder „Hinzufügen“ für den Überblendmodus des Generators ausgewählt werden kann.
Diese Einstellung unterscheidet sich von der Einstellung für die Füllmethode der Gruppe und ist von dieser unabhängig. Wird im Einblendmenü „Überblendmodus „Stift““ die Option „Hinzufügen“ ausgewählt, entsteht ein addierender Effekt (der dann der Füllmethode der Gruppe hinzugefügt wird).
Stiftposition: Ein Schieberegler, mit dem die Position des Stifts innerhalb des gezeichneten Zahnrads festgelegt werden kann. (Du kannst auch das Werkzeug „Objekt anpassen“ verwenden, um diesen Parameter mit den Onscreen-Steuerelementen anzupassen. Weitere Informationen findest du unter Anpassen oder Animieren von Generatoren.)
Linienglätte: Ein Schieberegler, mit dem die Gleichmäßigkeit der Linien festgelegt werden kann. Verringere den Wert, um die Krümmung abzuschwächen und eher gerade Linien zu erzeugen.
Radius des Rings: Ein Schieberegler, mit dem die Größe der Zeichnung angepasst werden kann. Wird im Einblendmenü „Zahnradposition“ die Option „Innerer Ring“ ausgewählt, werden alle Zeichnungen innerhalb des Ringradius erstellt. Wird im Einblendmenü „Zahnradposition“ die Option „Äußerer Ring“ ausgewählt, werden alle Zeichnungen außerhalb des Ringradius erstellt. (Du kannst auch das Werkzeug „Objekt anpassen“ verwenden, um diesen Parameter mit den Onscreen-Steuerelementen anzupassen.)
Ringzacken: Ein Schieberegler, mit dem die Anzahl der Zähne auf dem äußeren Ring angepasst werden kann.
Verzahnung: Ein Schieberegler, mit dem die Anzahl der Zähne auf dem inneren Zahnrad angepasst werden kann. Ein geringerer Wert für den Parameter „Verzahnung“ resultiert in einer komplexeren Zeichnung. (Du kannst auch das Werkzeug „Objekt anpassen“ verwenden, um diesen Parameter mit den Onscreen-Steuerelementen anzupassen.)
Zahnradposition: Ein Einblendmenü, mit dem festgelegt werden kann, ob innerhalb oder außerhalb des Rings gezeichnet wird. Zwei Optionen stehen zur Auswahl:
- Innerer Ring: Bei dieser Option werden alle Zeichnungen innerhalb des Ringradius erstellt.
- Äußerer Ring: Bei dieser Option werden alle Zeichnungen außerhalb des Ringradius erstellt.
Ringrotation: Ein Drehregler, mit dem der Ring (und das mit ihm verbundene Zahnrad) gedreht werden kann.
Zahnradrotation: Ein Drehregler, mit dem das Zahnrad (und der mit ihm verbundene Stiftpunkt) gedreht werden kann.
