Прокладка педали управления в GarageBand на Mac

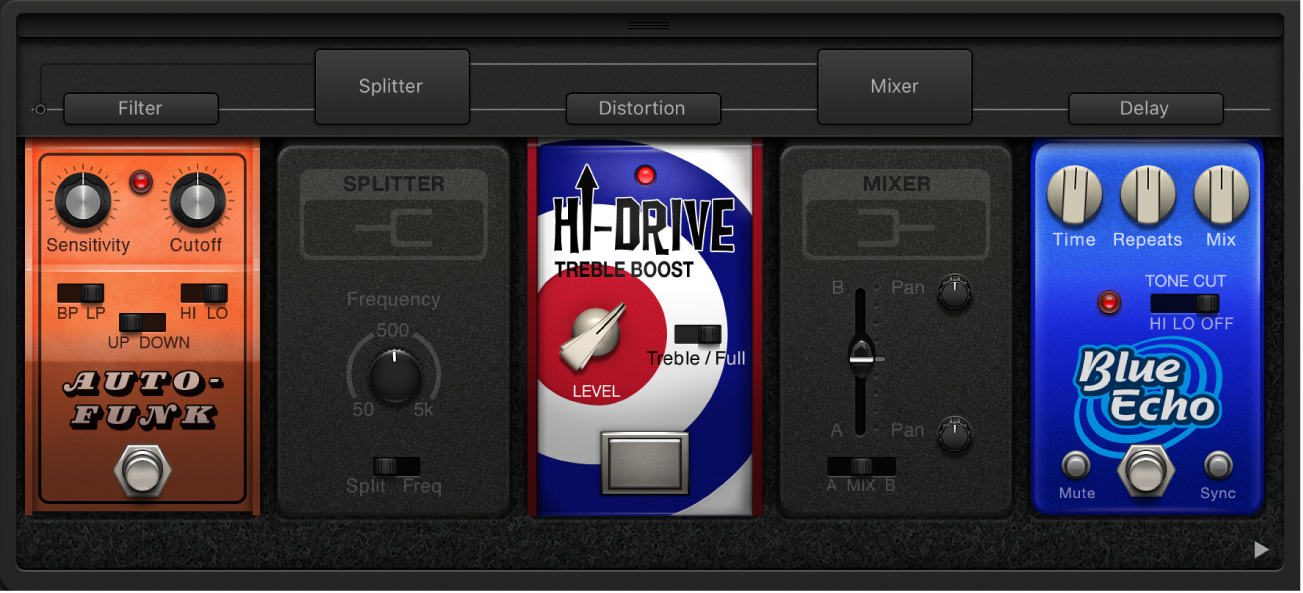

Pedalboard включает область маршрутизатора, в которой можно настроить прохождение сигнала между эффектами педалей. Область маршрутизатора отображается при перемещении указателя выше области педалей. В области маршрутизатора можно использовать два отдельных пути прохождения сигнала (шина A и шина B), которые выглядят как две горизонтальные серые линии. По умолчанию при перетягивании педалей в область педалей они добавляются на шину A (нижняя линия).
Pedalboard включает два вспомогательных модуля для управления маршрутизацией сигнала.
Разделитель. Разделяет сигнал между шиной A и шиной B — либо поровну (режим разделения), либо по заданной частоте (режим «Частота»). В режиме «Частота» сигналы выше заданной частоты направляются на шину B, сигналы ниже — на шину A.
Микшер. Управление соотношением уровней для сигналов на шине A и шине B. Микшер можно вставить в любую точку цепи обработки сигнала, но обычно он используется в конце цепи — в самой правой позиции области педалей. Переключатель «A/Mix/B» (A/Микс/B) задает соло сигнала «A», микширование сигналов «A» и «B» или соло сигнала «B». Настройка уровня регулятора микса относится ко всем положениям переключателя «A/Mix/B» (A/Микс/B). Микшер также предоставляет отдельные элементы управления панорамированием для каждой шины.
Разделитель можно перетянуть в позицию перед педалями или между педалями, но не после последней педали. Если перетянуть разделитель в область педалей, после последней (самой правой) педали автоматически добавляется микшер. Если удалить микшер, разделитель также удаляется.
Микшер можно перетянуть в позицию между педалями или после последней педали, но не перед первой (самой левой) педалью. Если перетянуть микшер в область педалей, перед первой педалью добавляется точка разделения. Точку разделения можно переместить, нажав один из серых кружков между педалями на шине A.
