Installer Mac Pro i en rack
Viktig: Les sikkerhetsinstruksjonene i Viktig sikkerhetsinformasjon for Macen før du installerer Mac Pro i en rack. Du kan også se Spesifikasjoner for Mac Pro for mer informasjon.
Mac Pro og skinnene kan installeres i de tre vanligste racktypene i bransjen, med minimumsdybde på 60,96 cm og maksimumsdybde på 106,68 cm. Skinnene er montert slik at de passer i firkantede hull, men hvis du fjerner dekslene, passer skinnene også i runde hull. Hvis du vil installere skinnene i en gjenget rack, fjerner du skruene fra skinnene, og deretter setter du skruene tilbake for å sikre skinnene til racken. Til dette trenger du en vanlig 3 mm unbrakonøkkel og en 6 mm fastnøkkel. Nedenfor ser du eksempler på de ulike racktypene.
Merk: Disse instruksjonene gjelder for den Intel-baserte Mac Pro-arbeidsstasjonen for rack. Hvis du har en Mac Pro-arbeidsstasjon (rack) med Apple-chip, leser du Installer Mac Pro i en rack.

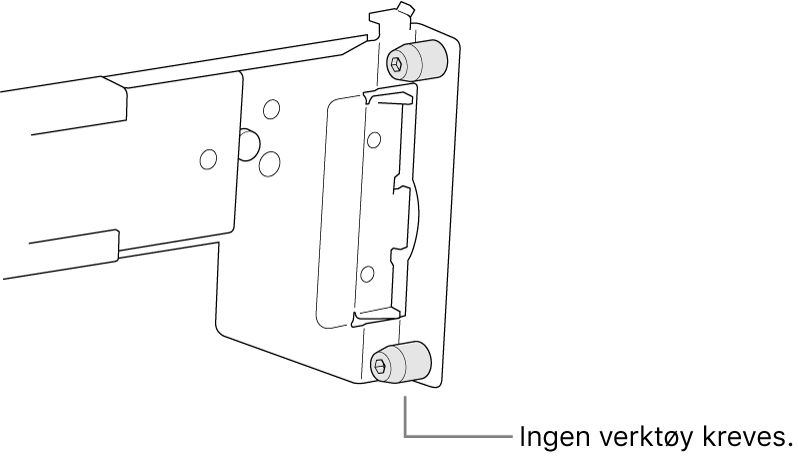

Rack med firkanthull

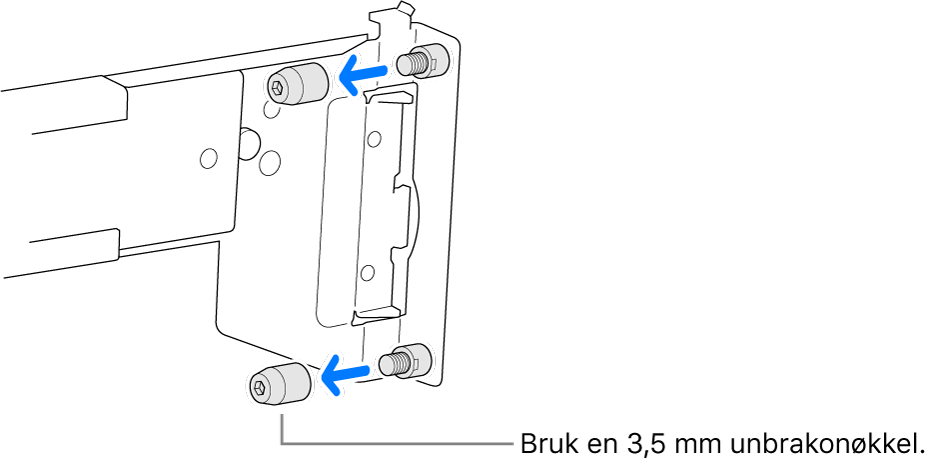

Rack med runde hull

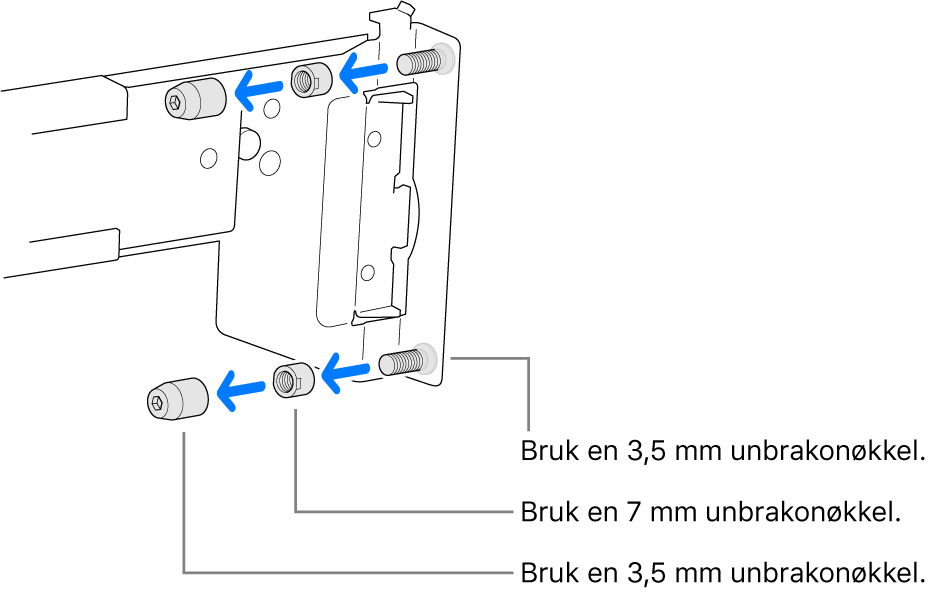

Rack med gjenger
Hvis du vil installere Mac Pro i en rack, må du feste skinnene til Mac Pro og til racken. (Racken må være minimum 60,96 cm dypt.)

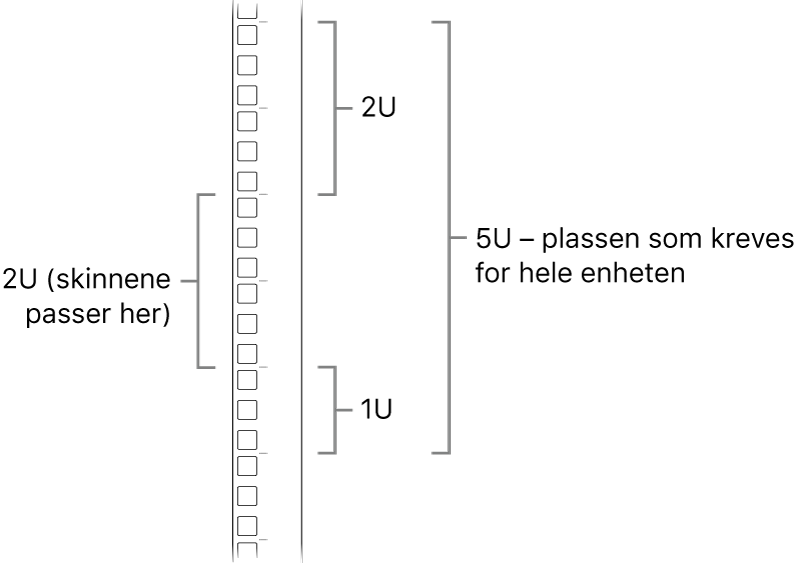

Merk: Mac Pro krever fem rackenheter (5U). De to øverste plassene bør være ledige, skinnene bør festes på de to neste plassene og plassen under skinnene bør være ledig.

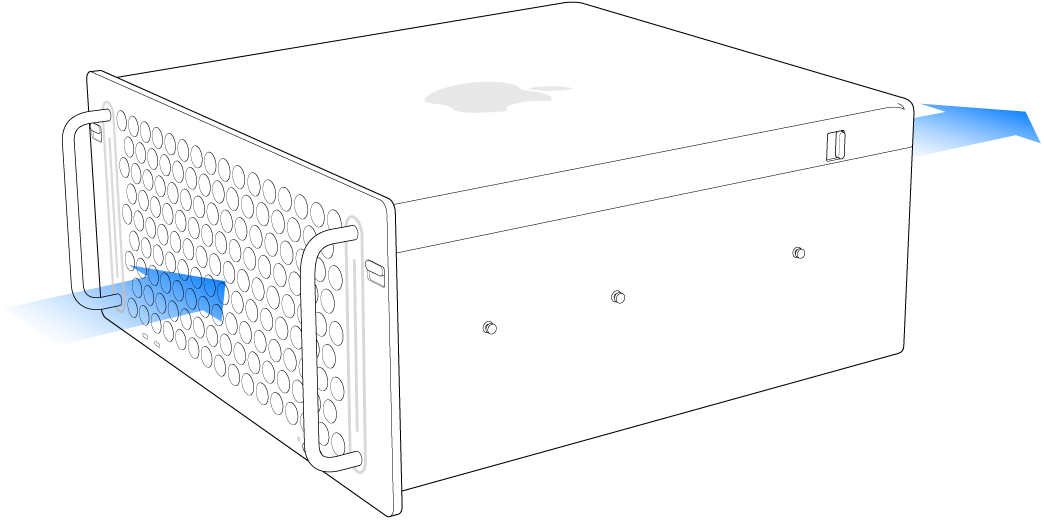

Luften som kjøler Mac Pro strømmer fra fremsiden til baksiden. Sørg for at ingenting blokkerer åpningene foran og bak på kabinettet.
Forleng den første av en av de umonterte skinnene (venstre eller høyre).
Før de bakre skinnepinnene inn i baksiden av racken, og skyv fronten inn i racken.
Skinnene skal klikkes på plass. Hvis skinnen ikke går inn, kan den være låst. Trekk i den oransje spaken på skinnen for å låse den opp.

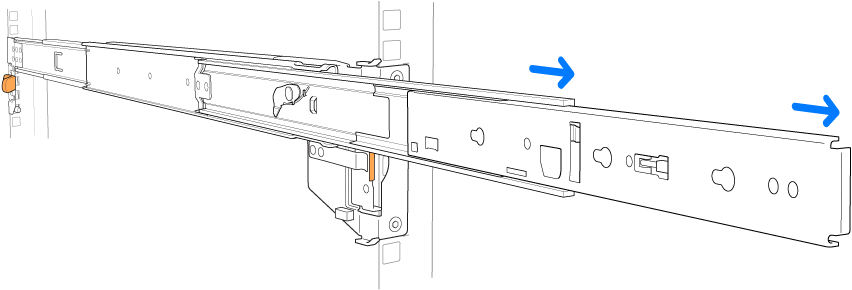

Trekk ut den indre skinnen til den låses i stilling.
Skyv på utløserspaken for å løsne den indre skinnen fra resten.
Gjenta trinn én til tre for den andre skinnen.
Fest de indre skinnene til sidene av Mac Pro og sørg for at utløserspakene vender mot fronten av maskinen, og at kontakthullene er plassert riktig på skinneknottene til Mac Pro.
Skyv skinnedelen fremover til fjærlåsen festes i den fremre knotten.
Dra ut de midtre skinnene.
Datamaskinen bør løftes av to personer.
Juster skinnene som er festet til Mac Pro i forhold til skinnene i midten av racken, og skyv deretter maskinen inn i racken.
