Memasang Kartu Perluasan di Mac Pro
Anda dapat mengonfigurasi Mac Pro dengan memasang kartu tambahan di slot perluasan PCI Express.
Semua slot tersambung melalui pengalih PCI Express di logic board utama Mac Pro. Bandwidth pengalih PCI Express secara otomatis dikonfigurasi melalui alokasi kumpulan. Anda dapat menggunakan Utilitas Slot Perluasan untuk mengonfigurasi alokasi kumpulan secara manual. Untuk informasi lainnya mengenai Utilitas Slot Perluasan, lihat artikel Dukungan Apple Memasang kartu PCIe di Mac Pro Anda.
Untuk kinerja optimal, gunakan slot mana pun yang setidaknya memiliki jalur sebanyak yang digunakan kartu. Lihat tabel di bawah untuk detail.
Modul MPX dari Mac Pro berbasis Intel tidak didukung di Mac Pro dengan Apple silicon.
Catatan: Jika Anda memiliki perangkat kerja rak Mac Pro, lihat Memasang Kartu Perluasan di Mac Pro (Rak).
Slot | Jumlah jalur | Kinerja PCI Express yang didukung |
---|---|---|
Slot 7 | x4 (Dipasangi kartu I/O Apple) | PCIe 3.0 |
Slot 6 | x8 | PCIe 4.0 |
Slot 5 | x8 | PCIe 4.0 |
Slot 4 | x8 | PCIe 4.0 |
Slot 3 | x8 | PCIe 4.0 |
Slot 2 | x16 | PCIe 4.0 |
Slot 1 | x16 | PCIe 4.0 |

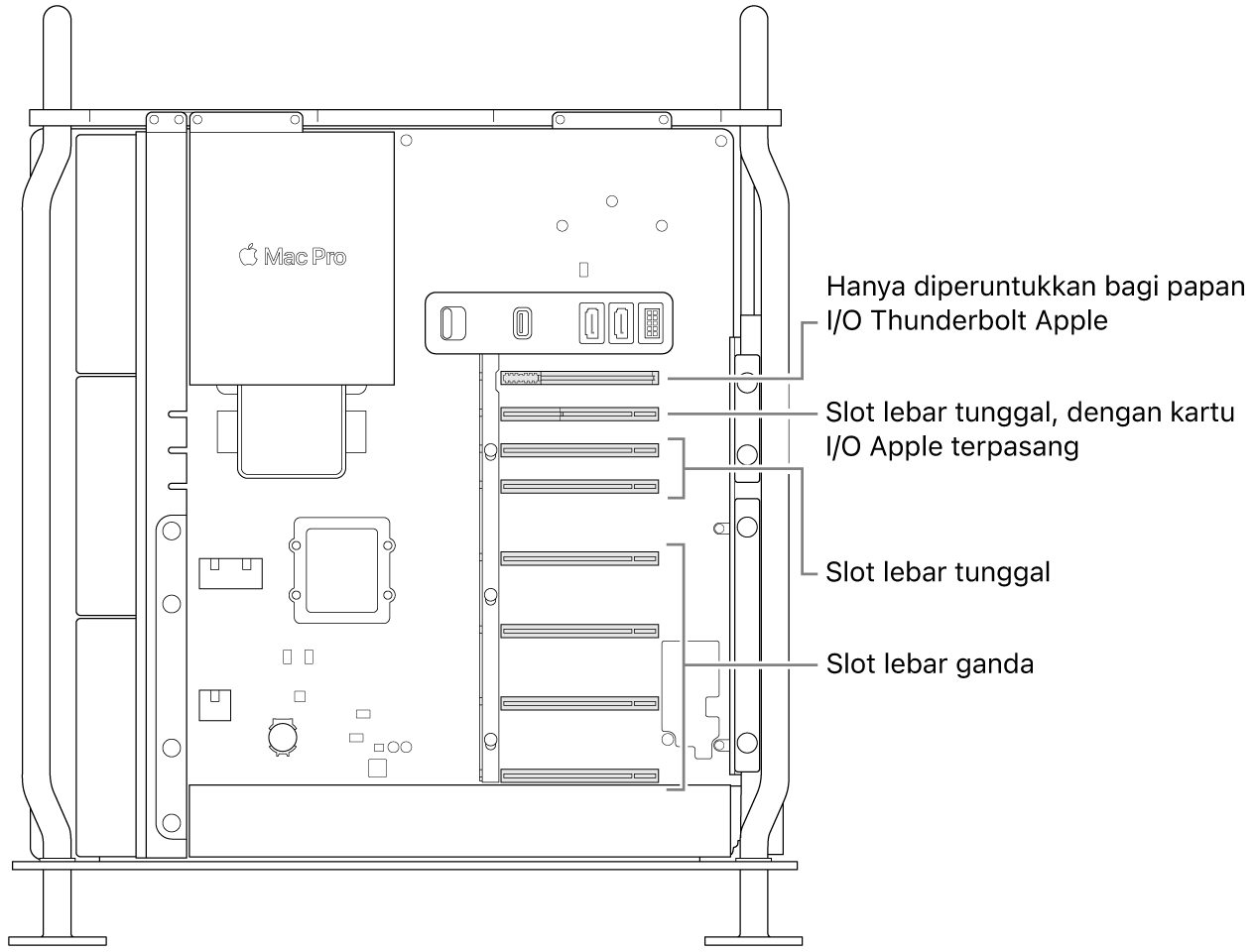

Mac Pro memiliki empat slot lebar ganda dan tiga slot lebar tunggal, yang dapat disesuaikan dengan kartu untuk memperluas kemampuan Mac Pro. Slot 7 telah dipasangi kartu I/O Apple, tapi kartu ini dapat dilepas untuk memasang kartu PCIe lainnya.
PERINGATAN: Untuk ventilasi optimal, beri ruang untuk kartu saat memasangnya. Jika Anda melepas kartu dan tidak memasang pengganti, tempatkan penutup akses port pada slot kosong untuk menghindari masuknya objek asing. Slot yang tidak tertutup dapat mengakibatkan kerusakan dengan memengaruhi aliran udara yang mendinginkan komponen internal.

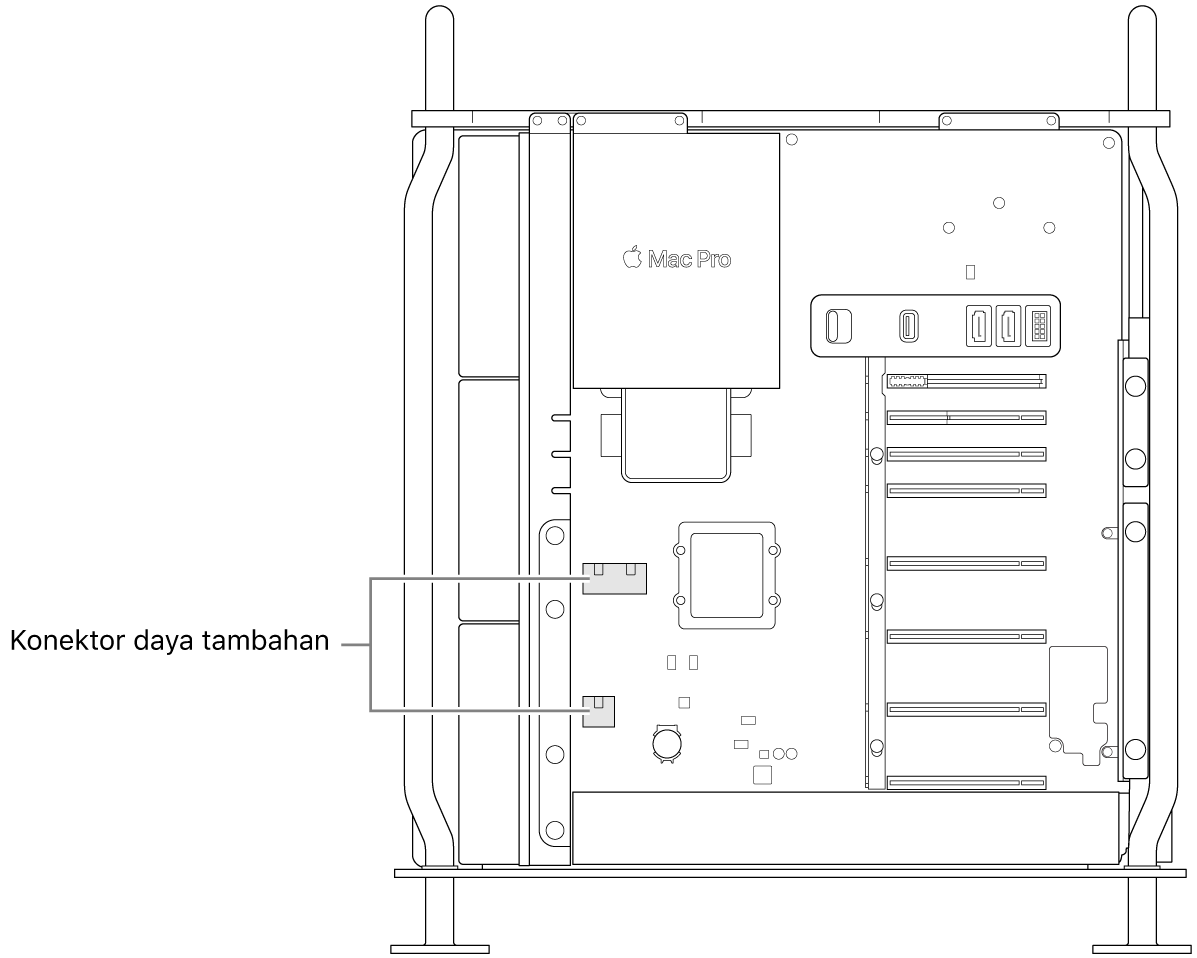

Penting: Sambungkan kartu ke sumber daya yang sesuai, sebagaimana diilustrasikan di bawah. Hanya gunakan kabel yang dijual secara online di apple.com atau di Apple Store, atau kabel yang disertakan dengan kartu PCIe pihak ketiga yang kompatibel.
Sambungkan ke konektor AUX dengan hati-hati. Saat memasang aksesori ke sistem Anda yang menggunakan daya AUX, sambungkan konektor AUX terlebih dahulu, lalu pasang modul. Hati-hati agar tidak menjatuhkan modul saat tersambung ke konektor AUX karena hal tersebut dapat mengakibatkan kerusakan pada konektor AUX atau logic board. Jika konektor AUX rusak, jangan nyalakan komputer Anda karena hal tersebut dapat menyebabkan kerusakan lebih jauh. Untuk informasi lainnya mengenai memperbaiki Mac Pro Anda, lihat Informasi penting mengenai keselamatan untuk Mac Anda.
Ikuti langkah ini untuk memasang kartu perluasan di Mac Pro Anda.
Matikan Mac Pro Anda dengan memilih menu Apple > Matikan.
Biarkan mendingin selama 5 hingga 10 menit sebelum Anda menyentuh komponen internal, yang dapat mencapai suhu panas.
Cabut semua kabel kecuali kabel daya dari Mac Pro Anda.
Sentuh logam di bagian luar Mac Pro Anda untuk melepaskan listrik statis.
Catatan: Selalu lepaskan listrik statis sebelum menyentuh bagian atau memasang komponen di dalam Mac Pro Anda. Untuk menghindari terciptanya listrik statis, jangan berjalan-jalan di dalam ruangan hingga Anda selesai memasang kartu perluasan.
Cabut kabel daya.
Buka casing komputer dengan memutar kait berlawanan arah jarum jam sejauh 90 derajat.
PERINGATAN: Jangan putar kait saat komputer dinyalakan. Hal tersebut dapat membuat komputer mati.
Lepas casing komputer dengan menariknya ke atas di bagian kait.
Catatan: Mac Pro tidak dapat dimulai jika casing-nya dilepas.

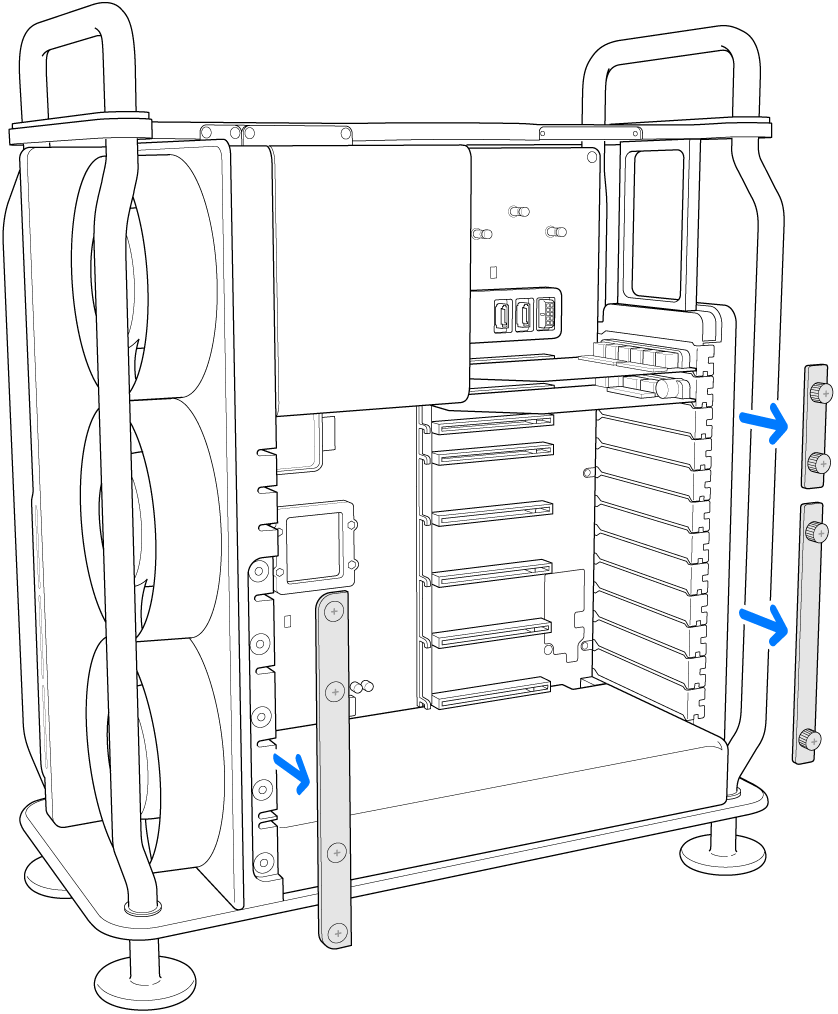

Lepas rangka samping yang diperlukan.
Jika Anda memasang kartu ke Slot 1, 2, 3, atau 4, lepas rangka samping di kanan bawah.
Jika Anda memasang kartu ke Slot 5, 6, atau 7, lepas rangka samping di kanan atas.
Jika Anda memasang kartu panjang penuh, lepas rangka samping kiri.
Lepas penutup slot.

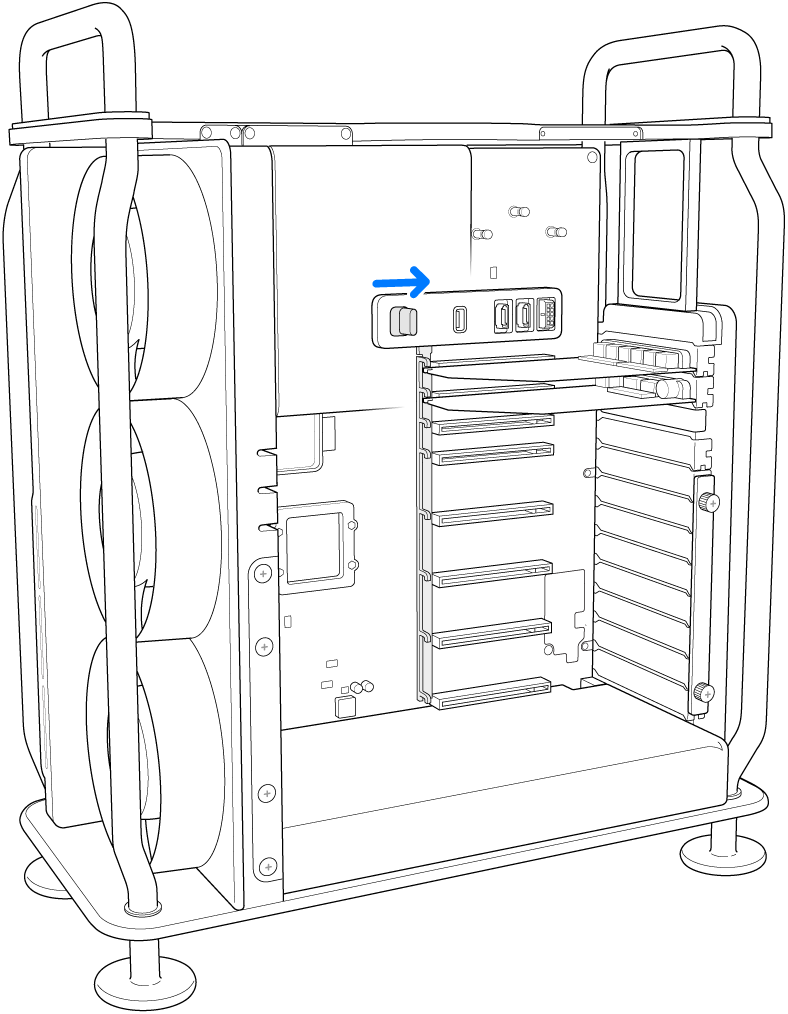

Geser pengunci ke kanan.
Lepas kartu baru dari kantong anti-statisnya dan pegang di bagian pojok. Jangan sentuh konektor emas atau komponen pada kartu.
Catatan: Apple menganjurkan Anda untuk hanya menggunakan modul PCIe yang bersertifikat keamanan (CSA, UL, atau setara) dan secara spesifik dinyalakan patuh pada spesifikasi PCIe standar industri.

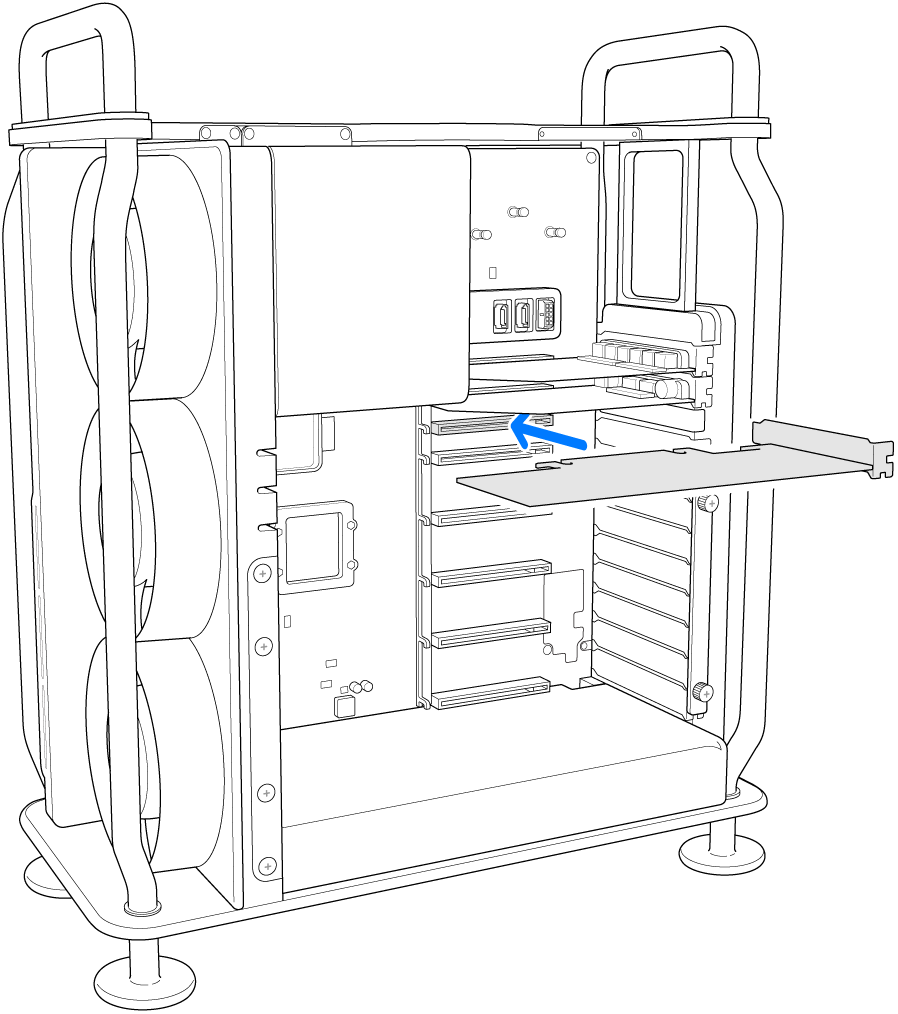

Pasang kartu dengan menggesernya.

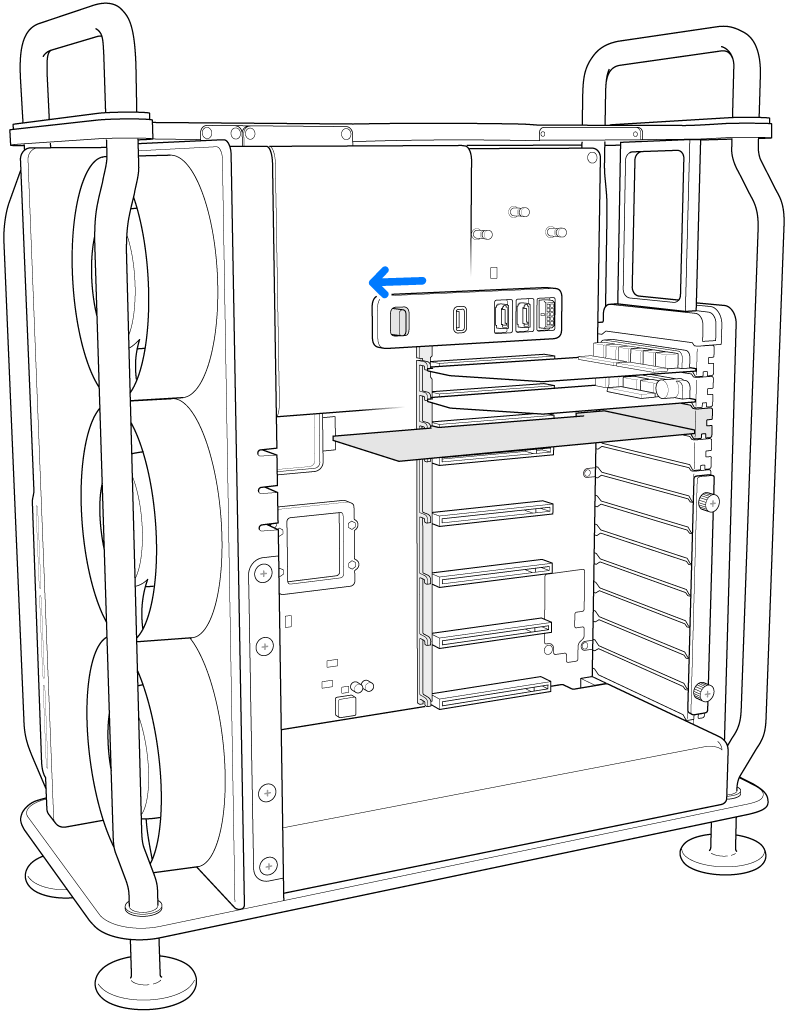

Geser pengunci ke kiri.

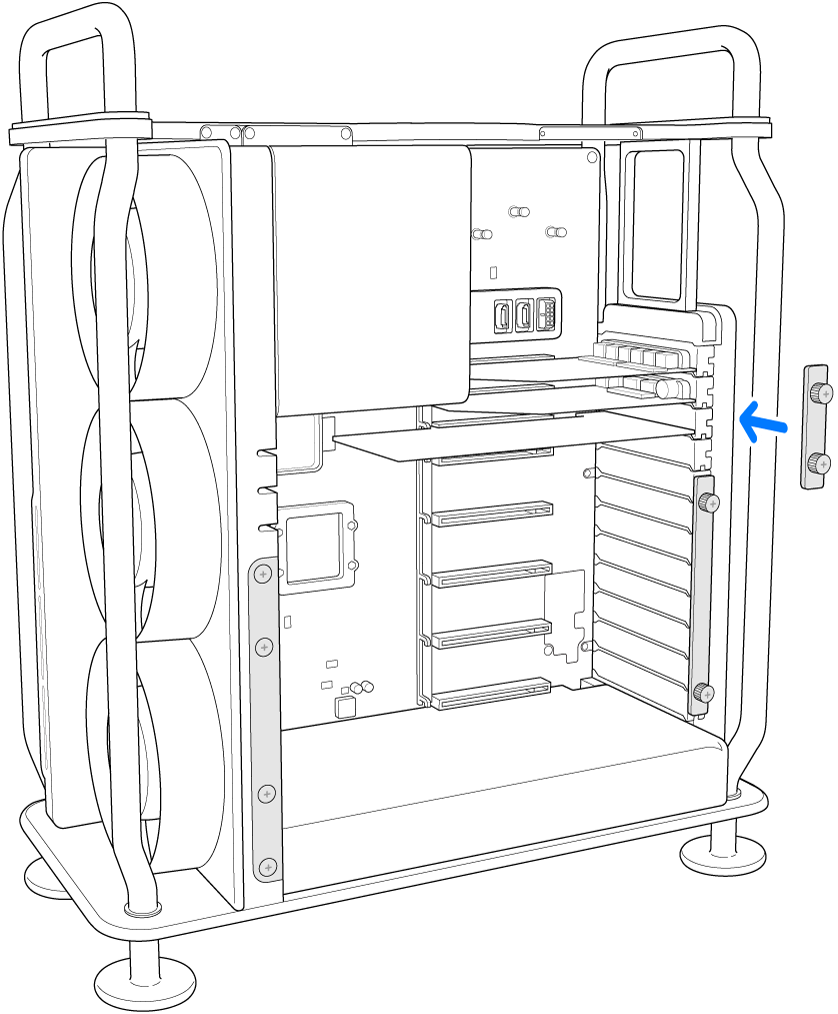

Pasang kembali rangka samping kanan. Jika Anda memasang kartu panjang penuh dan juga melepas rangka samping kiri, pasang kembali rangka samping kiri.
Pasang kembali casing komputer, lalu putar kait searah jarum jam sejauh 90 derajat untuk menguncinya.
Mac Pro tidak dapat dimulai hingga casing dipasang kembali dan kait diputar ke posisi awalnya.
Sambungkan kembali semua kabel dan kabel daya ke Mac Pro Anda.
