Memasang dan mengganti memori di Mac Pro (2019)

Pelajari cara melepas dan memasang memori di Mac Pro.

Mac Pro (2019) memiliki 12 slot DIMM (memori) yang mendukung hingga 1,5 TB memori 2933 MHz jika semua 12 slot menggunakan DDR4 ECC DIMM.

Model Mac Pro 8 core, 12 core, dan 16 core mendukung memori hingga 768 GB.

Sebelum memulai

Anda dapat menggunakan R-DIMM atau LR-DIMM di Mac Pro, tetapi Anda tidak dapat menggabungkan kedua jenis memori ini. Untuk memeriksa apakah R-DIMM atau LR-DIMM terpasang dan melihat status memori Anda, pilih menu Apple  > Tentang Mac Ini, lalu pilih tab Memori.

Pastikan Anda menggunakan jenis memori yang sama saat memasang DIMM tambahan atau mengganti DIMM. Pelajari lebih lanjut mengenai Spesifikasi memori Mac Pro (2019)

Apple menyarankan Anda untuk menggunakan DIMM yang disetujui oleh Apple. Anda dapat membeli kit peningkatan memori dengan mengunjungi Apple Store atau Penjual Resmi Apple. Jika Anda perlu memesan memori penggantian, hubungi Apple.


Periksa konfigurasi yang didukung

Mac Pro mendukung hingga 12 DIMM yang dipasang pada konfigurasi 4, 6, 8, 10, atau 12 DIMM, seperti yang ditunjukkan pada gambar di bawah ini. Gambar-gambar ini juga dapat ditemukan di bagian dalam penutup DIMM. Untuk kinerja maksimum, pasang DIMM pada konfigurasi 6 atau 12 DIMM. Jika Anda memiliki R-DIMM yang kapasitasnya tidak sama, pelajari cara memasang R-DIMM dengan kapasitas yang berbeda-beda.

Konfigurasi 1 DIMM hanya digunakan untuk diagnostik.

4 DIMM

6 DIMM

8 DIMM

10 DIMM

12 DIMM

Setiap angka mewakili satu slot DIMM. Untuk tiap-tiap konfigurasi DIMM, masukkan DIMM hanya ke slot abu-abu gelap dan biarkan slot abu-abu terang kosong.

Memasang R-DIMM dengan kapasitas berbeda

Jika Anda menggunakan DIMM 32 GB dengan kapasitas yang lain, misalnya 8 GB atau 16 GB, semua itu harus dipasang sesuai dengan persyaratan berikut:

Tidak semua saluran memori digunakan untuk setiap konfigurasi DIMM. Contohnya, konfigurasi 8 DIMM menggunakan saluran A, B, D, dan E.

Saluran DIMM

Pada gambar di atas, 12 slot di kiri membentuk 6 pasangan saluran seperti yang ditunjukkan di kanan. Setiap pasangan saluran memiliki slot yang ditentukan untuk DIMM 1 dan DIMM 2.

Memasang LR-DIMM dengan kapasitas berbeda

Untuk memasang LR-DIMM dengan kapasitas berbeda, pasang DIMM di slot yang ditentukan oleh konfigurasi Anda.


Melepas atau memasang memori

Pelajari cara melepas penutup Mac Pro, melepas DIMM, dan memasang DIMM.

Melepas casing atau pintu akses memori

Ikuti langkah-langkah untuk melepas casing Mac Pro (2019) atau pintu akses pada Mac Pro (Rak, 2019).

Mac Pro (2019)

  1. Matikan Mac Pro Anda.
  2. Tunggu sekitar 5-10 menit hingga komputer mendingin.
  3. Lepas semua kabel, kecuali kabel daya dari komputer.
  4. Sentuh casing logam di sisi luar Mac Pro untuk membuang listrik statis, lalu lepas kabel daya.
    Selalu buang listrik statis sebelum menyentuh bagian atau memasang komponen di dalam Mac Pro. Untuk mencegah munculnya listrik statis, jangan bergerak di sekitar ruangan hingga Anda selesai memasang memori dan menggeser penutupnya kembali ke dalam komputer.
  5. Balikkan kait bagian atas, lalu putar ke kiri untuk melepaskan penutup.
  6. Angkat penutup lurus ke atas hingga terlepas dari komputer. Letakkan di tempat yang aman.
    Mac Pro tidak akan hidup jika penutupnya dilepas.

Mac Pro (Rak, 2019)

  1. Matikan Mac Pro Anda.
  2. Tunggu sekitar 5-10 menit hingga komputer mendingin.
  3. Lepas semua kabel, kecuali kabel daya dari Mac Pro.
  4. Sentuh casing logam di sisi luar Mac Pro untuk membuang listrik statis, lalu lepas kabel daya.
    Selalu buang listrik statis sebelum menyentuh bagian atau memasang komponen di dalam Mac Pro. Untuk mencegah munculnya listrik statis, jangan bergerak di sekitar ruangan hingga Anda selesai memasang memori dan memasang kembali pintu akses komputer.
  5. Melepas Mac Pro dari rak.
  6. Berdirikan Mac Pro pada sisi ujungnya.
  7. Tekan bagian atas kait, lalu tarik kait untuk melepaskan pintu akses.

Melepaskan DIMM

Mac Pro dilengkapi dengan DIMM yang telah dipasang di beberapa atau semua slot DIMM. Sebelum memasang memori, Anda mungkin perlu melepaskan beberapa DIMM agar sesuai dengan konfigurasi yang didukung atau untuk memenuhi persyaratan pemasangan R-DIMM berkapasitas berbeda.

  1. Geser setiap kunci ke kiri untuk membuka dan melepas penutup DIMM.

  2. Melepaskan penutup DIMM.
  3. Temukan DIMM yang ingin Anda lepas. Setiap slot diberi label angka. Tekan tuas pengeluar DIMM pada tiap ujung DIMM, yang akan sedikit mengangkat DIMM keluar dari slot.
  4. Dengan jempol dan jari telunjuk dari masing-masing tangan, pegang DIMM di setiap ujung secara perlahan lalu lepaskan DIMM secara hati-hati dengan menarik DIMM langsung dari slot DIMM. Jangan memutar atau memaksa DIMM keluar dari soket atau akan mengakibatkan kerusakan.
  5. Masukkan DIMM yang dilepas ke dalam kantong pelindung ESD (pengosongan elektrostatis).

Memasang DIMM

  1. Cari slot DIMM yang kosong.
  2. Jika memungkinkan, gunakan udara kalengan untuk meniup debu agar keluar dari slot DIMM. Jaga agar kaleng tetap tegak.

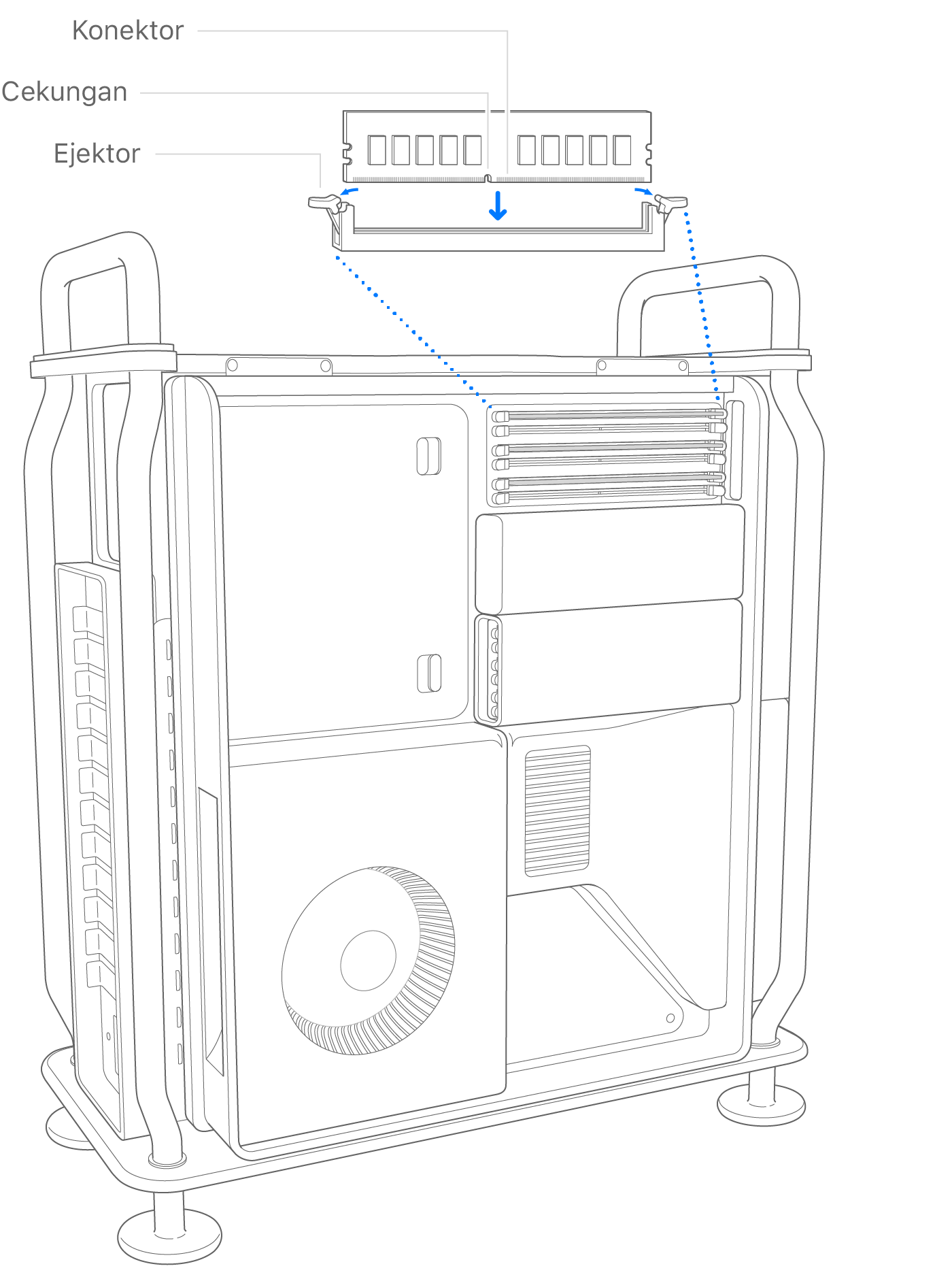

  3. Secara perlahan pegang ujung DIMM dan masukkan ke dalam slot. Pastikan DIMM sejajar dengan slot sebelum mendorongnya agar masuk. Saat Anda memasukkan DIMM, pastikan Anda mengikuti panduan ini:
    • Jangan masukkan DIMM secara paksa. Jika DIMM tidak masuk, pastikan takik dan konektornya sejajar dengan takik di slot DIMM.
    • Jangan meletakkan DIMM ke posisi duduk.
    • Jangan menekuk atau memutar DIMM saat Anda memasukkannya.

  4. Masukkan DIMM secara perlahan hingga bagian tepi bawah DIMM menyentuh permukaan emas, lalu dorong lebih keras agar DIMM benar-benar terpasang. Harus ada bunyi klik ketika Anda memasukkan memori dengan benar.
  5. Pasang kembali penutup DIMM. Tekan ke bawah di sisi kiri penutup sampai terdengar bunyi klik dan penutup terpasang dengan benar.


Jika Anda tidak memasang kembali penutup DIMM, kinerja sistem mungkin terpengaruh.

Memasang kembali casing atau penutup atas

Ikuti langkah-langkah untuk memasang kembali casing Mac Pro (2019) atau penutup atas Mac Pro (Rak, 2019).

Mac Pro (2019)

  1. Pasang kembali casing bawah Mac Pro.
  2. Setelah casing sepenuhnya terpasang, putar kait atas ke kanan dan balikkan untuk menguncinya.


    Atas: Posisi terkunci (titik sama)
    Bawah: Posisi terbuka (titik tidak sama)
  3. Sambungkan kabel daya, layar, dan periferal lainnya.

Mac Pro (Rak, 2019)

  1. Pasang kembali pintu akses.
  2. Memasang Mac Pro pada rak.
  3. Sambungkan kabel daya, layar, dan periferal lainnya.


Verifikasi memori

Untuk memeriksa status memori, pilih menu Apple  > Tentang Mac Ini, lalu pilih tab Memori.

Jika DIMM Anda harus dikonfigurasi dalam slot yang berbeda untuk memaksimalkan kinerja, macOS akan memberi pemberitahuan tentang rekomendasi slot mana yang dapat digunakan untuk DIMM yang terpasang saat ini.


Konfigurasi lainnya

Jika Anda ingin menguji salah satu saluran atau DIMM itu sendiri, Anda dapat menggunakan konfigurasi 1 DIMM dengan memasang satu DIMM ke slot pertama pada saluran. Jika Anda ingin menguji slot kedua pada suatu saluran, pasanglah DIMM ke kedua slot saluran.
