Laajennuskorttien asentaminen Mac Prohon (räkkimalli)
Voit määrittää Mac Prosi asentamalla lisää kortteja PCI Express -laajennuspaikkoihin.
Kaikki paikat on yhdistetty PCI Express ‑kytkimellä Mac Pron emolevyyn. PCI Express -kytkimen kaistanleveys määritetään automaattisesti varantovarauksilla. Voit käyttää Laajennuspaikkatyökalua, jos haluat määrittää varantovaraukset manuaalisesti. Jos haluat lisätietoja Laajennuspaikkatyökalusta, katso Applen tukiartikkeli PCIe-korttien asentaminen Mac Prohon.
Jotta saisit parhaan mahdollisen suorityskyvyn, käytä paikkaa, jossa on vähintään yhtä monta kaistaa kuin käytettävässä kortissa. Lisätietoja saat alla olevasta taulukosta.
Intel-pohjaisen Mac Pron MPX-moduuleja ei tueta Mac Prossa, jossa on Applen siru.
Huomaa: Nämä vaihtoehdot ovat Applen sirulla varustetun Mac Pron räkkimallille. Jos sinulla on Intel-pohjaisen Mac Pron räkkimalli, katso Laajennuskorttien asentaminen Mac Prohon. Jos sinulla on Mac Pron tornimalli, katso Laajennuskorttien asentaminen Mac Prohon.
Paikka | Kaistojen määrä | PCI Express ‑tuki |
|---|---|---|
Paikka 7 | x4 (Applen I/O-kortti valmiiksi asennettuna) | PCIe 3.0 |
Paikka 6 | x8 | PCIe 4.0 |
Paikka 5 | x8 | PCIe 4.0 |
Paikka 4 | x8 | PCIe 4.0 |
Paikka 3 | x8 | PCIe 4.0 |
Paikka 2 | x16 | PCIe 4.0 |
Paikka 1 | x16 | PCIe 4.0 |

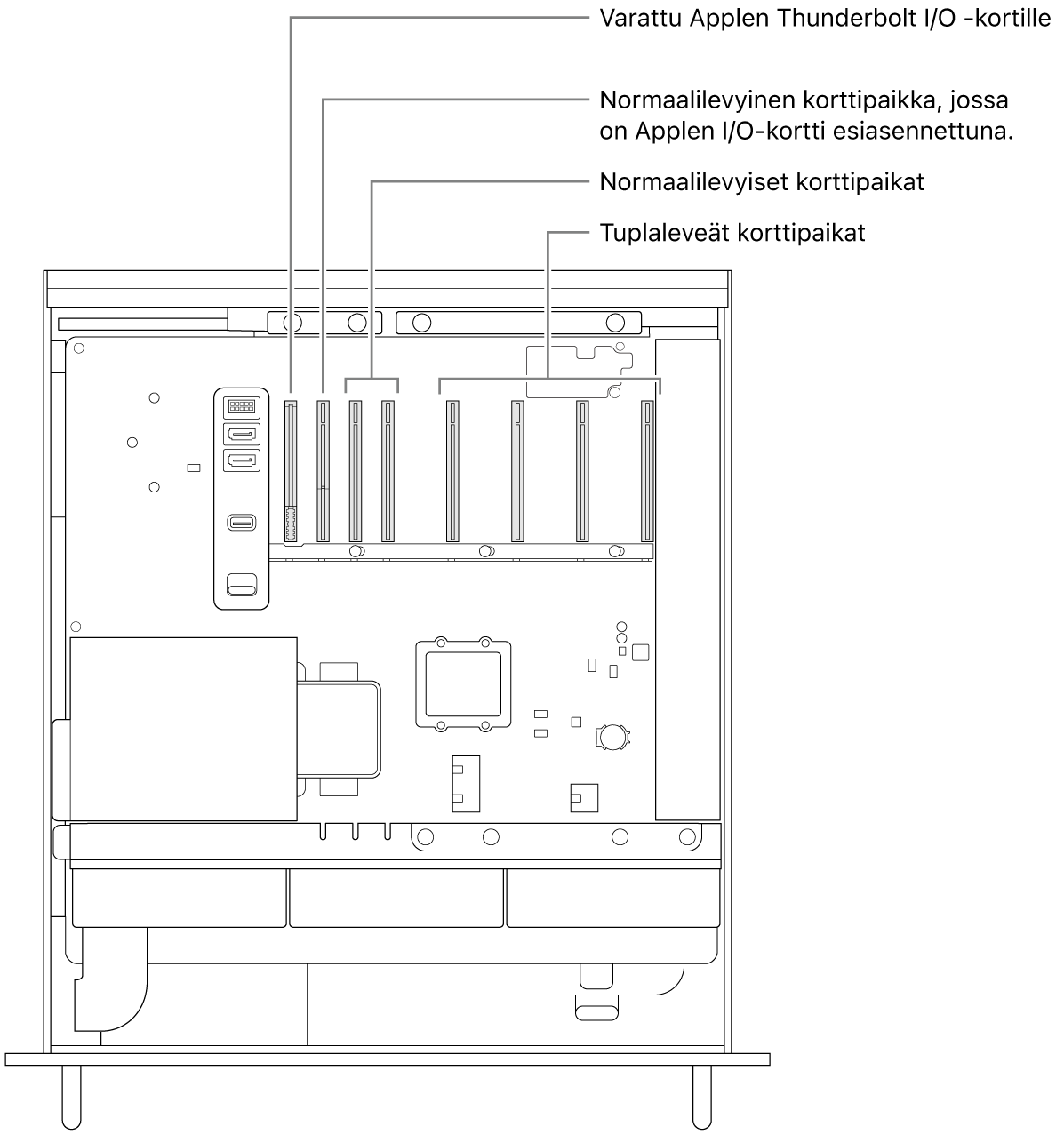

Mac Prossa on neljä tuplaleveää paikkaa ja kolme normaalilevyistä paikkaa, joihin voidaan asentaa kortteja Mac Pron ominaisuuksien laajentamiseksi. Paikkaan 7 on valmiiksi asennettu Applen I/O-kortti, mutta tämä kortti voidaan poistaa, jotta paikkaan voidaan asentaa muita PCIe-kortteja.
VAROITUS: Kortteja asentaessasi jätä välejä, jotta ilma pääsee kiertämään optimaalisesti. Kun poistat kortin etkä asenna toista korttia tilalle, aseta suoja tyhjän paikan päälle, jotta koteloon ei pääse vieraita esineitä. Peittämätön paikka voi aiheuttaa vahinkoa vaikuttamalla sisäisiä osia jäähdyttävään ilmavirtaan.
Tärkeää: Liitä kortit asianmukaiseen virtalähteeseen, kuten alla on kuvattu. Käytä vain osoitteessa apple.com tai Apple Storessa myytäviä kaapeleita tai yhteensopivien muiden valmistajien PCIe-korttien mukana tulevia kaapeleita.

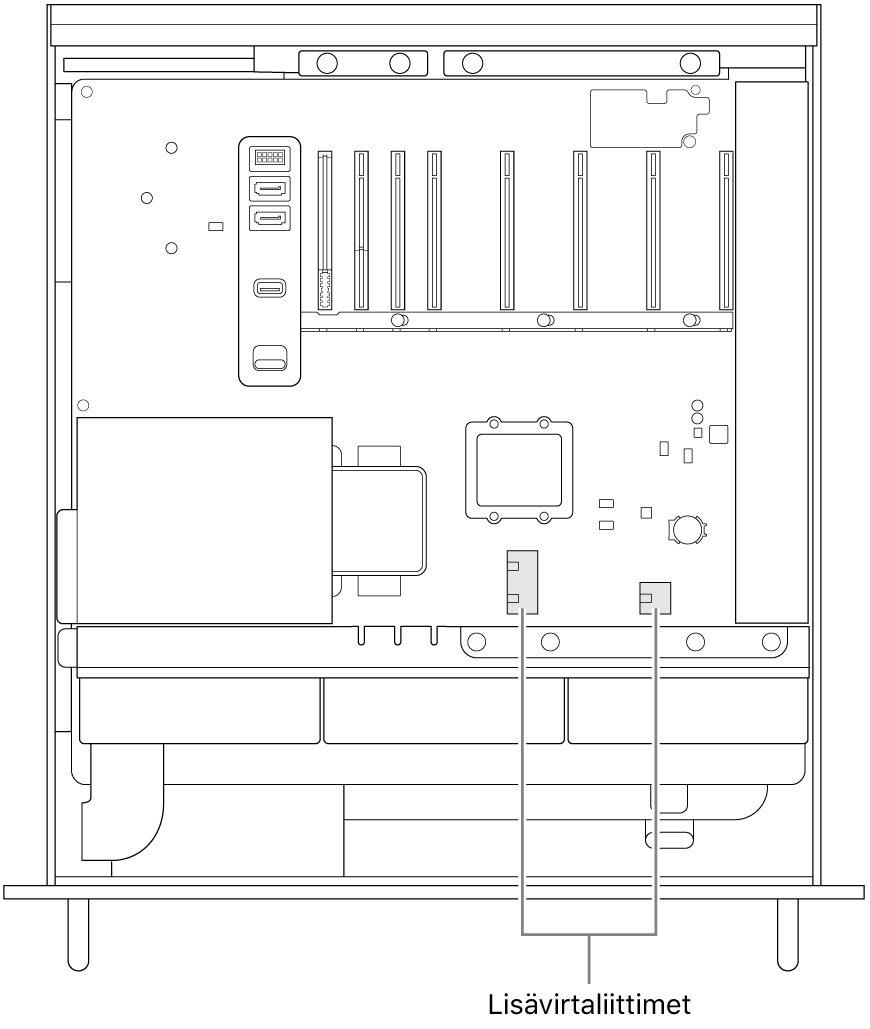

Ole huolellinen AUX-liittimiin kytkettäessä. Kun asennat AUX-virtaa käyttävän lisälaitteen järjestelmääsi, liitä ensin AUX-liitin ja asenna sitten moduuli. Varo pudottamasta moduulia sen ollessa liitettynä AUX-liittimeen, sillä se saattaa vaurioittaa AUX-liitintä tai emolevyä. Jos AUX-liitin vaurioituu, älä kytke tietokonettasi päälle, sillä se saattaa vaurioitua enemmän. Jos haluat lisätietoja Mac Pron korjaamisesta, katso Tärkeitä Macin turvallisuustietoja.
Asenna laajennuskortit Mac Prohon seuraamalla näitä ohjeita.
Sammuta Mac Pro valitsemalla Omenavalikko
Anna sen jäähtyä viidestä kymmeneen minuuttia ennen kuin kosket sisäisiin komponentteihin, jotka saattavat olla kuumia.
Irrota Mac Prosta kaikki kaapelit virtajohtoa lukuunottamatta.
Koske Mac Pron ulkopuolella olevaan metalliin, jotta staattinen varaus purkautuu.
Huomaa: Pura staattinen varaus aina ennen kuin kosket Mac Pron sisällä oleviin osiin tai asennat komponentteja. Älä kävele huoneen ympäri ennen kuin olet suorittanut laajennuskorttien asennuksen loppuun välttääksesi staattisen varauksen muodostamista.
Irrota virtajohto.
Liu’uta Mac Pro pois räkistä.
Huomaa: Voit asentaa laajennuskortit Mac Pron ollessa räkissä.
Työnnä kannen kummallakin puolella olevat salvat sisään ja nosta kansi liu’uttamalla pois tietokoneesta.
Poista tarvittavat sivupidikkeet.
Jos olet asentamassa korttia paikkaan 1, 2, 3 tai 4, poista sivupidike alaoikealta.
Jos olet asentamassa korttia paikkaan 5, 6 tai 7, poista sivupidike yläoikealta.
Jos olet asentamassa täyspitkää korttia, poista sivupidike vasemmalta.
Poista paikan suojat.

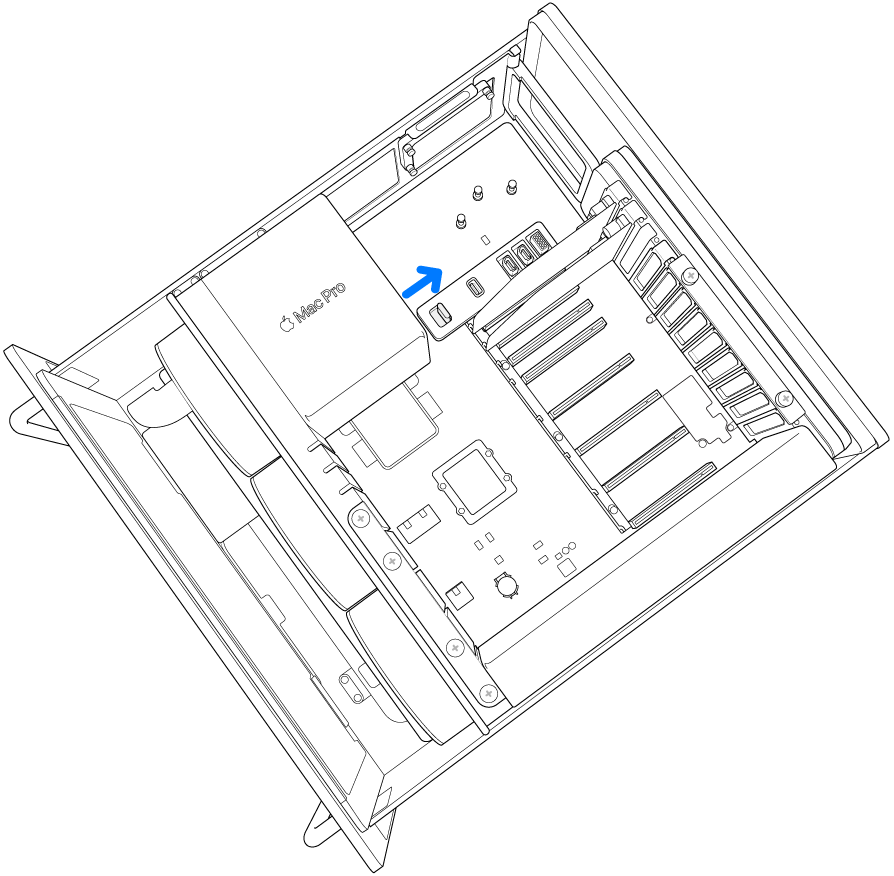

Liu’uta lukkoa oikealle.
Poista uusi kortti antistaattisesta pussista ja tartu siihen sen kulmista. Älä koske kortin kultaliittimeen tai komponentteihin.
Huomaa: Käytä vain PCIe-moduuleja, joilla on turvasertifiointi (CSA, UL tai vastaava) ja jotka ovat varmasti alan standardin mukaisen PCIe-määrityksen kanssa yhteensopivia.
Liu’uta kortti paikalleen.
Liu’uta lukkoa vasemmalle.

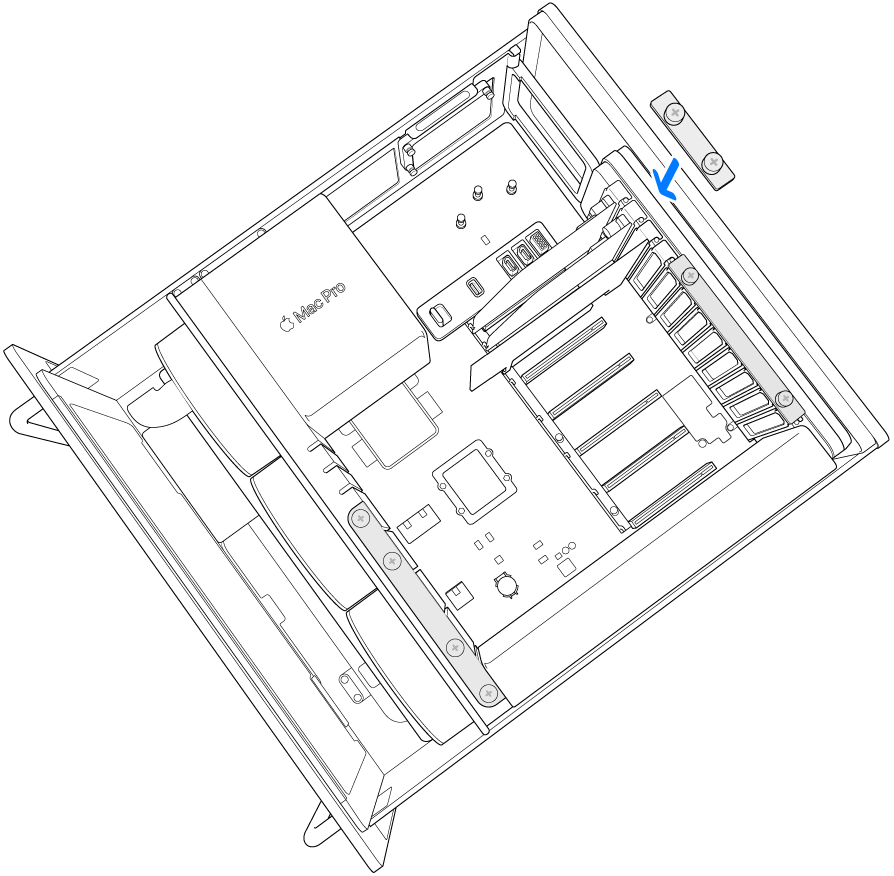

Asenna oikean puolen sivupidikkeet takaisin paikalleen. Jos asensit täyspitkän kortin ja poistit myös vasemmalla olevan sivupidikkeen, asenna myöskin vasemman puolen sivupidike takaisin paikalleen.

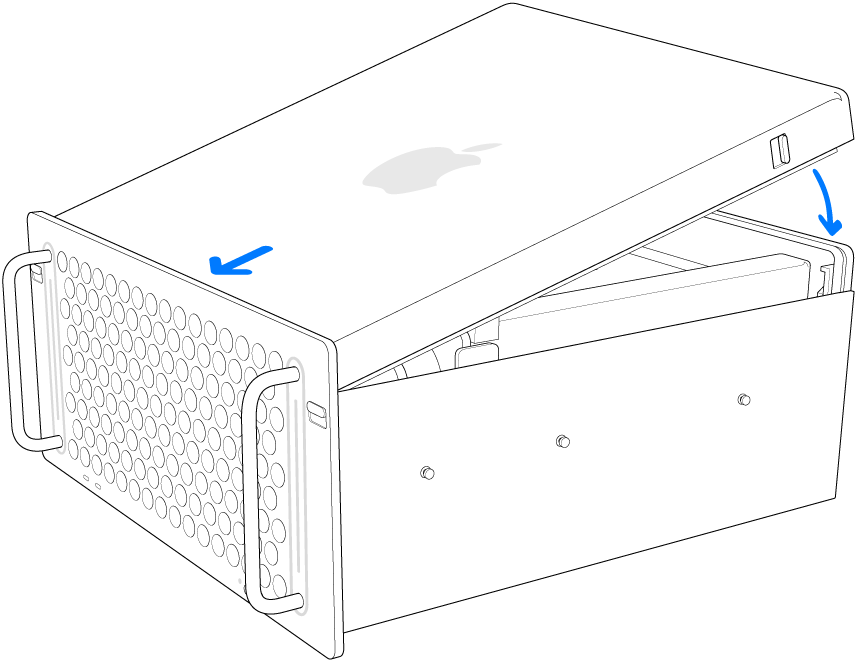

Asenna kansi takaisin varmistaen, että salvat lukittuvat.
Mac Pro ei pysty käynnistymään ennen kuin kansi on asennettu paikalleen.
Laita Mac Pro takaisin räkkiin.
Liitä kaikki kaapelit ja virtajohto takaisin Mac Prohon.
