Instalace rozšiřujících karet do rackové verze Macu Pro
Konfiguraci svého Macu Pro můžete doplnit o další karty v rozšiřujících paticích PCI Express.
Všechny patice jsou napojené na přepínač PCI Express na základní desce Macu Pro. Šířka pásma přepínače PCI Express se nastavuje automaticky prostřednictvím alokace fondů. K ručnímu nakonfigurování alokace fondů lze použít utilitu Nastavení rozšiřujícího slotu. Bližší informace k této utilitě najdete v článku podpory Apple Install PCIe cards in your Mac Pro (Instalace PCIe karet do Macu Pro).
V zájmu optimálního výkonu použijte libovolný slot, který má nejméně tolik linek jako použitá karta. Podrobnosti najdete v následující tabulce.
Macy Pro s čipy Apple nepodporují MPX moduly z Maců Pro s procesory Intel.
Poznámka: Tyto možnosti se týkají rackových pracovních stanic Mac Pro s čipy Apple. Pokud vlastníte rackovou pracovní stanici Mac Pro s procesorem Intel, postupujte podle článku Instalace rozšiřujících karet v Macu Pro. Pokyny určené pro pracovní stanici Mac Pro v provedení tower najdete v tématu Instalace rozšiřujících karet v Macu Pro.
Slot | Počet linek | Podporovaný standard PCI Express |
|---|---|---|
Slot 7 | x4 (předinstalovaná V/V karta Apple) | PCIe 3.0 |
Slot 6 | x8 | PCIe 4.0 |
Slot 5 | x8 | PCIe 4.0 |
Slot 4 | x8 | PCIe 4.0 |
Slot 3 | x8 | PCIe 4.0 |
Slot 2 | x16 | PCIe 4.0 |
Slot 1 | x16 | PCIe 4.0 |

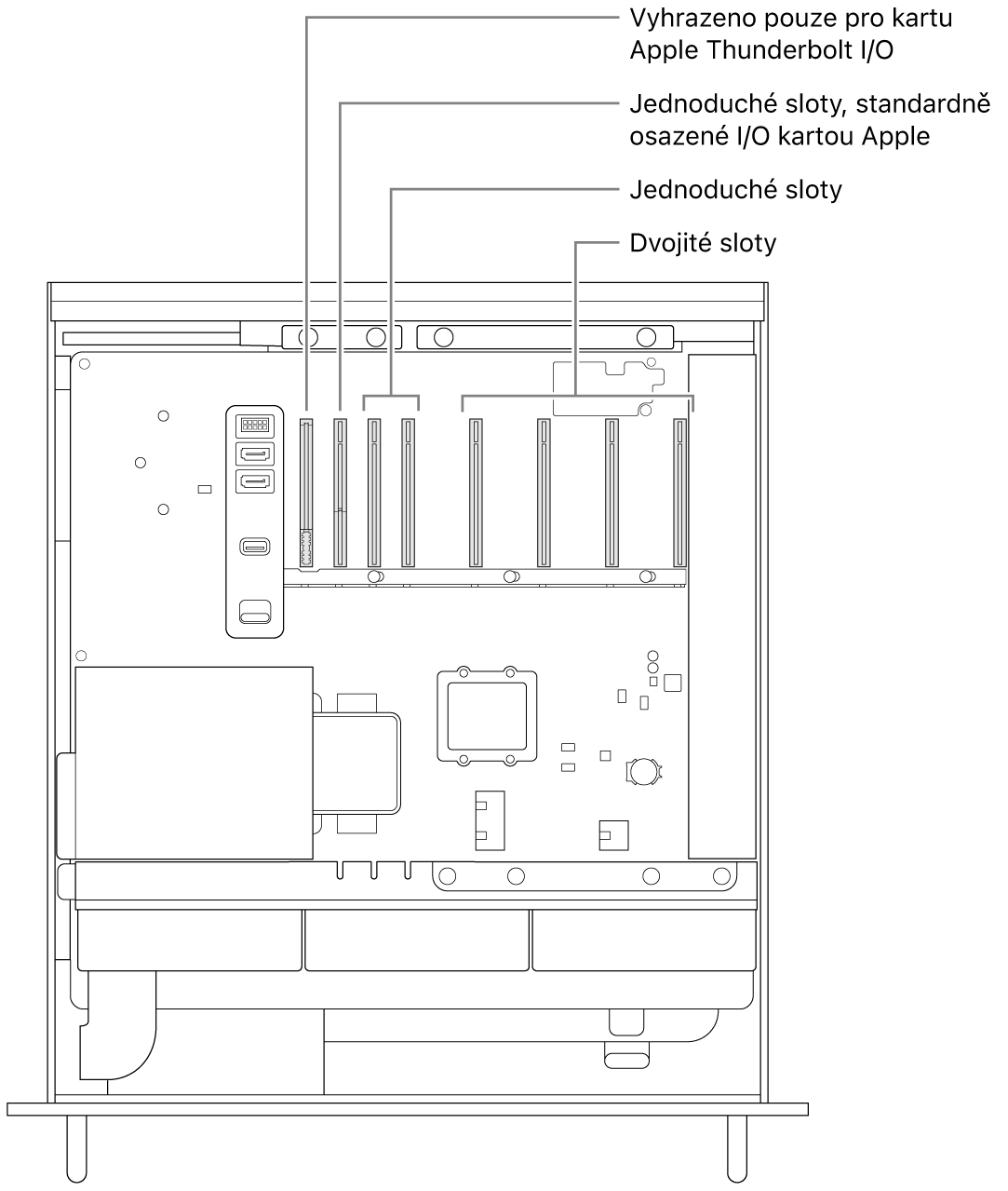

Mac Pro má čtyři dvojité a tři jednoduché sloty pro zasunutí karet, které rozšiřují funkce Macu Pro. Ve slotu 7 je předinstalovaná V/V karta Apple, lze ji však vyjmout a nainstalovat jiné PCIe karty.
VAROVÁNÍ: Při rozmístění instalovaných karet vždy dbejte na co nejlepší odvětrání. Jestliže kartu odstraníte a nenahradíte ji jinou, zakryjte prázdný slot krytem, aby se do otvoru nemohly dostat nežádoucí předměty. Otevřený slot může způsobit poškození v důsledku ovlivnění toku vzduchu, kterým se chladí vnitřní komponenty.

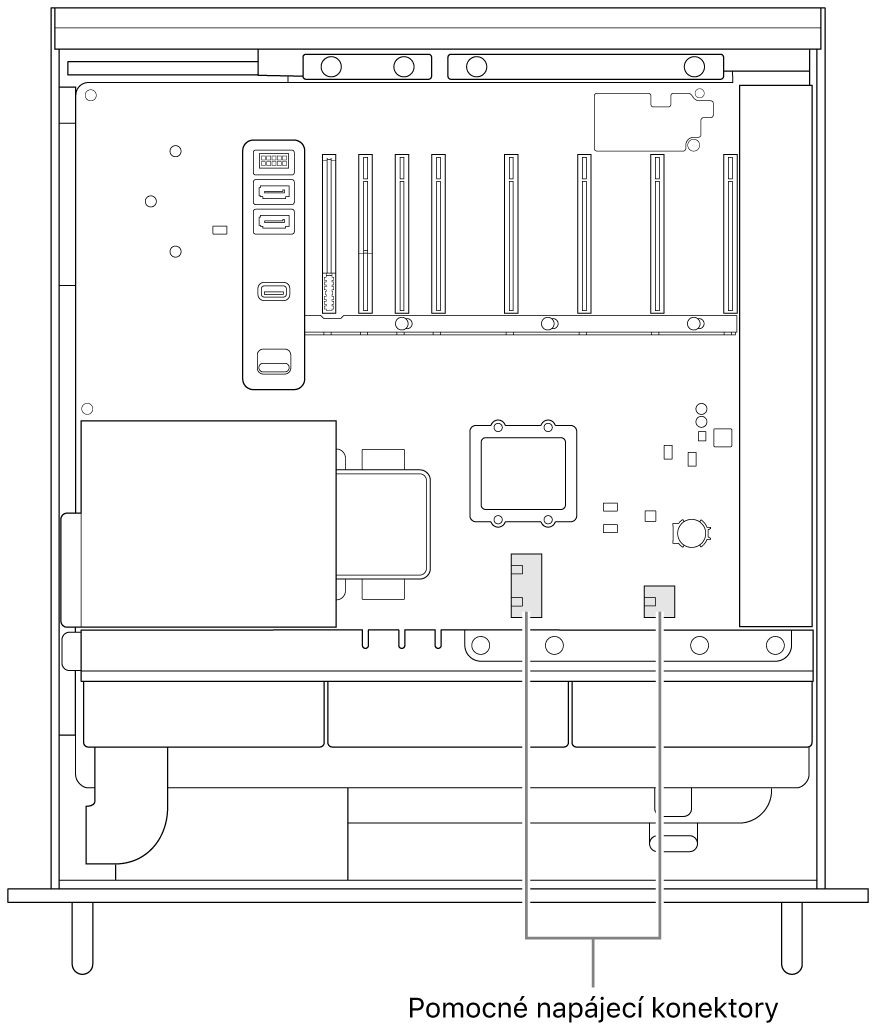

Důležité: Každou kartu připojte k příslušnému zdroji napájení podle následujícího schématu. Používejte výhradně kabely prodávané online na webu apple.com nebo v Apple Storu, případně kabely přiložené ke kompatibilním PCIe kartám od nezávislých výrobců.
Při zapojování konektorů AUX postupujte opatrně. Při instalaci příslušenství napájeného z konektoru AUX, vždy nejprve připojte modul do konektoru AUX a pak nainstalujte samotný modul. Dávejte pozor, aby vám modul připojený do konektoru AUX neupadl; mohlo by dojít k poškození konektoru AUX nebo logické desky. Je‑li konektor AUX poškozený, nezapínejte počítač; mohlo by dojít k dalšímu poškození. Další informace o opravách Macu Pro najdete v tématu Důležité informace o bezpečném používání Macu.
Při instalaci rozšiřujících karet do Macu Pro dodržujte následující postup.
Vypněte Mac Pro pomocí příkazu Apple
Než se začnete dotýkat vnitřních součástí, nechte Mac Pro po dobu 5 až 10 minut vychladnout; součásti mohou být horké.
Odpojte od svého Macu Pro všechny kabely kromě napájecí šňůry.
Dotykem kovové plochy na vnější straně Macu Pro vybijte veškerou statickou elektřinu.
Poznámka: Než se začnete dotýkat součástí uvnitř Macu Pro nebo další součásti instalovat, nezapomeňte vždy vybít statickou elektřinu. Abyste předešli tvoření statického náboje, nepřecházejte před dokončením instalace rozšiřujících karet po místnosti.
Odpojte napájecí kabel.
Vysuňte Mac Pro z racku.
Poznámka: Při instalaci rozšiřujících karet může Mac Pro zůstat v racku.

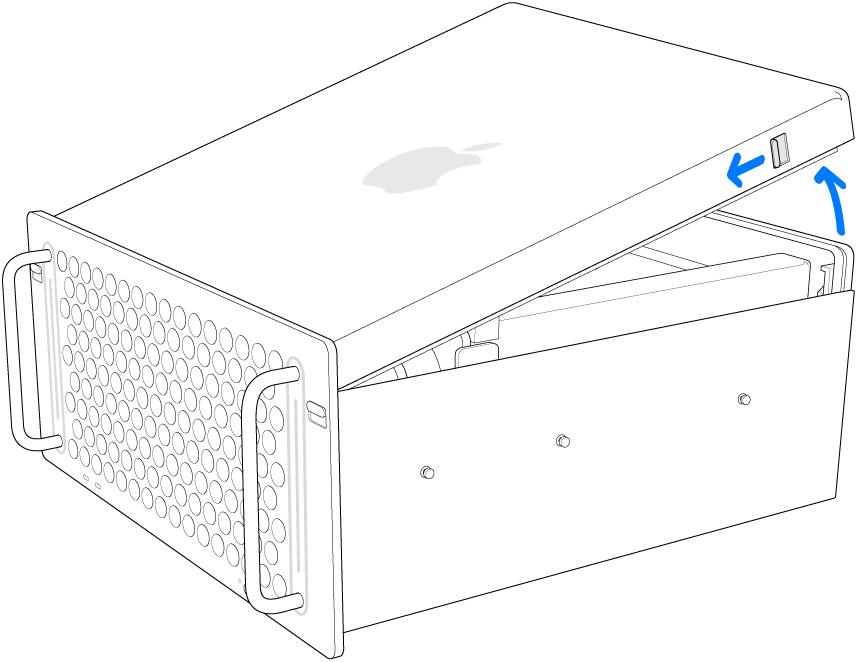

Stlačte západky po obou stranách krytu, potom kryt nadzvedněte a stáhněte z počítače.

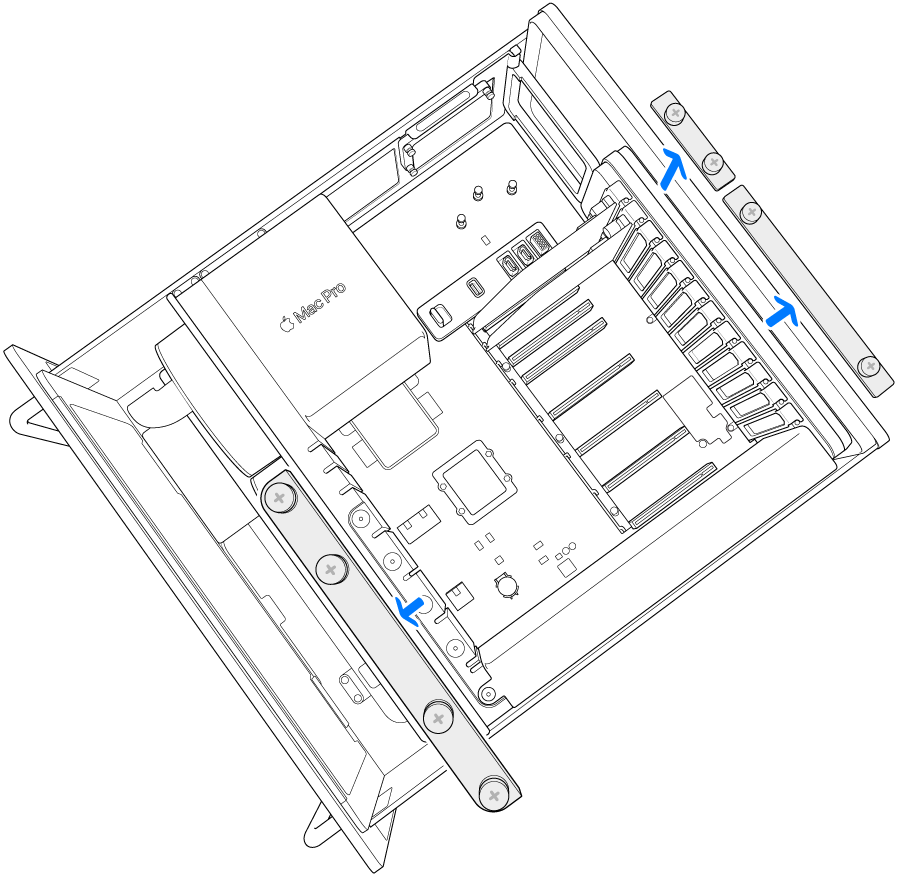

Odmontujte potřebné boční upevňovací svorky.
Pokud kartu instalujete do slotu 1, 2, 3 nebo 4, odstraňte boční svorku vpravo dole.
Při instalaci do slotu 5, 6 nebo 7 odstraňte boční svorku vpravo nahoře.
Při instalaci karty s plnou délkou odstraňte svorku z levé strany.

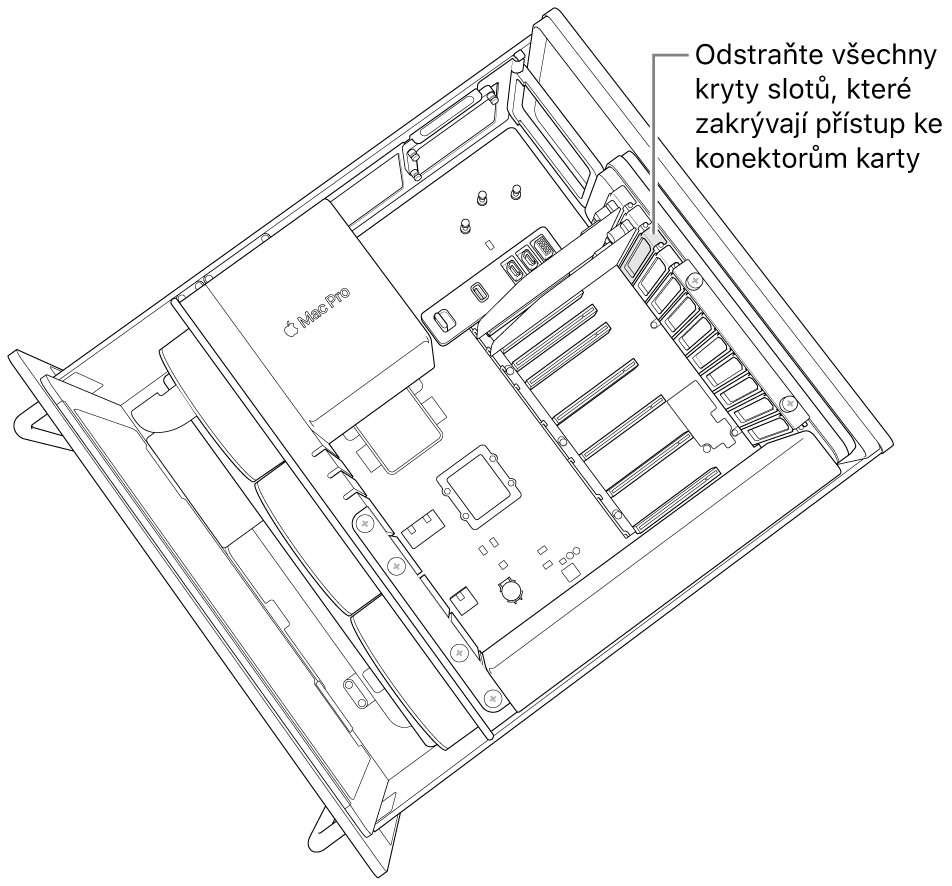

Odstraňte kryty slotu.

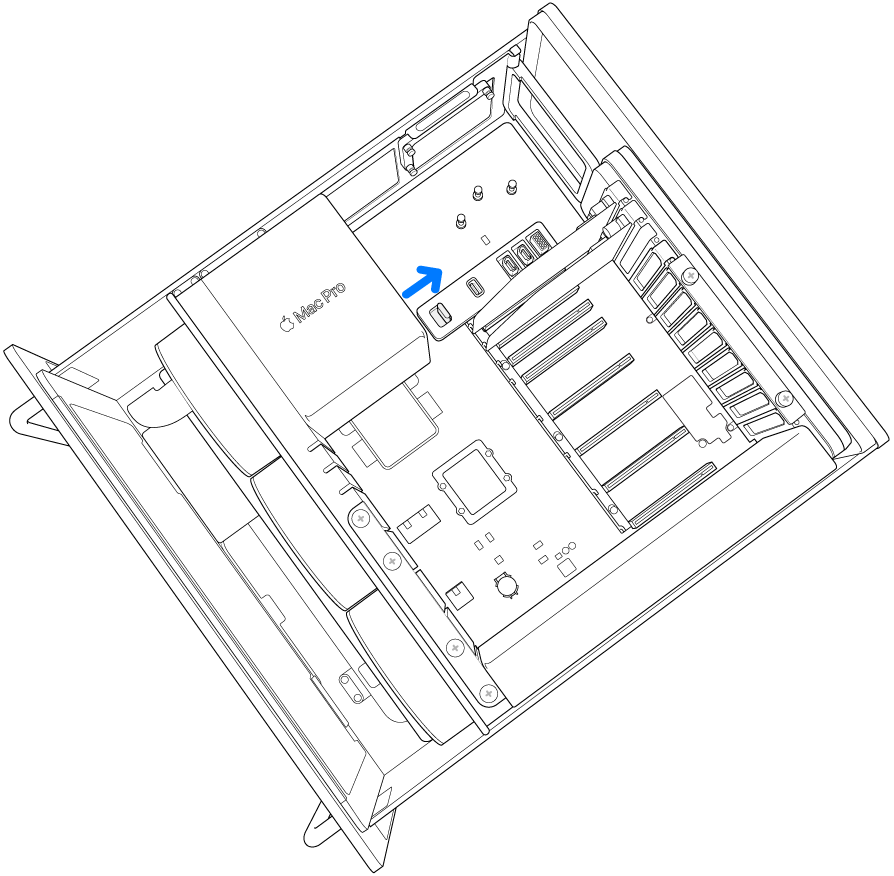

Přesuňte západku doprava.
Vyjměte novou kartu z antistatického sáčku a opatrně ji uchopte za rohy. Nedotýkejte se zlatého konektoru ani jiných součástí na kartě.
Poznámka: Používejte pouze PCIe moduly s bezpečnostní certifikací (CSA, UL nebo ekvivalentní), v jejichž specifikacích se výslovně uvádí, že jsou kompatibilní s průmyslovým standardem PCIe.

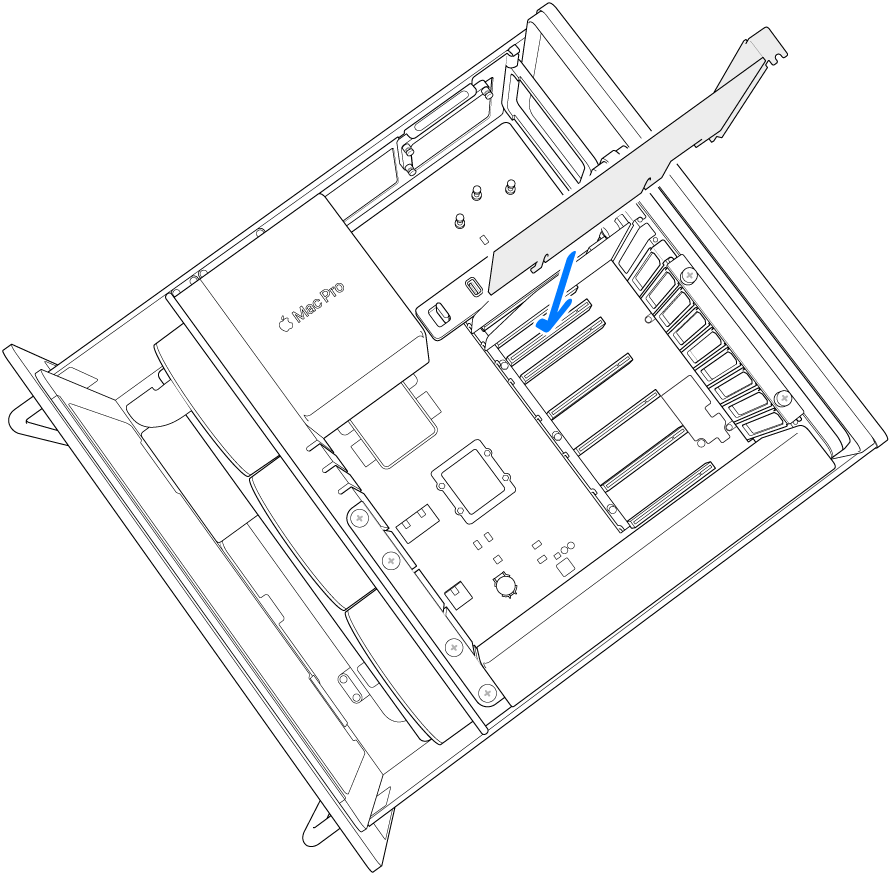

Zasuňte kartu do patice.

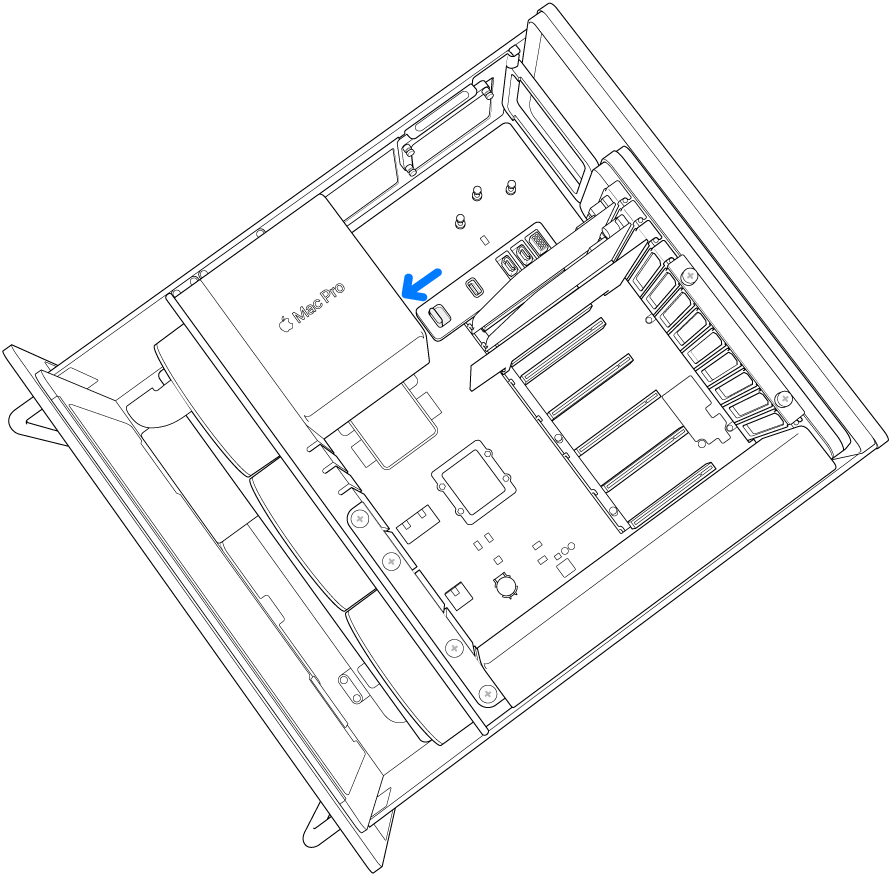

Přesuňte západku doleva.

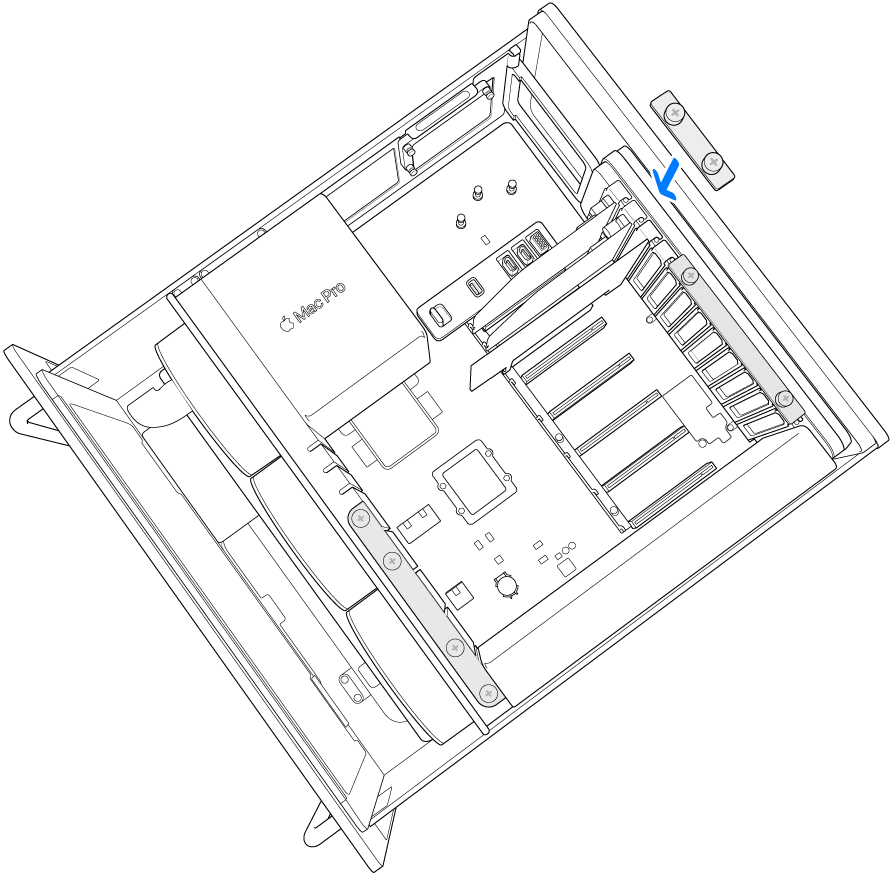

Namontujte zpět boční upevňovací svorky na pravé straně. Pokud jste nainstalovali kartu s plnou délkou a odstranili také svorku nalevo, namontujte zpět i ji.

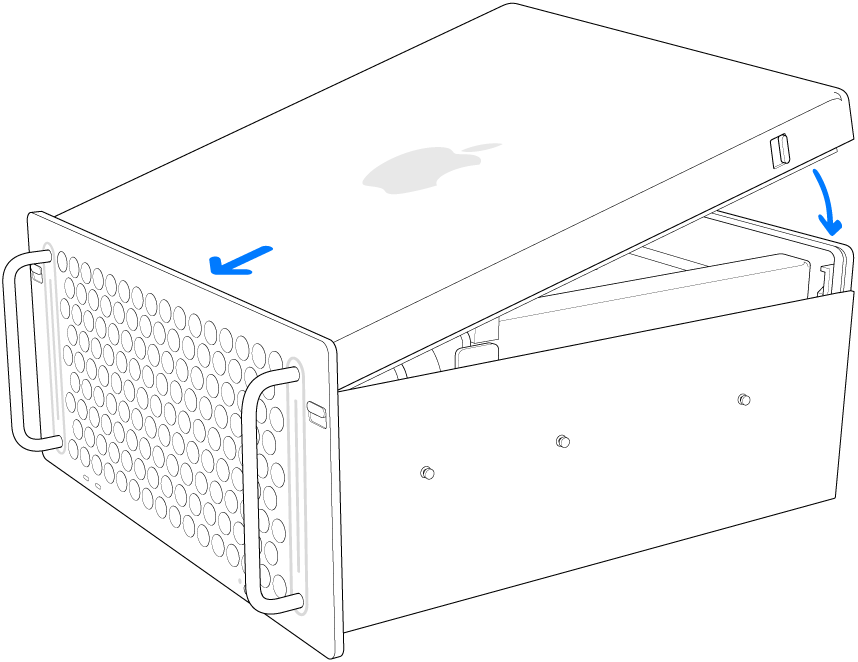

Vraťte kryt na místo a ujistěte se, že západky zaklaply.
Dokud nebude kryt nasazený zpět, nelze Mac Pro spustit.
Namontujte Mac Pro zpět do racku.
Znovu k Macu Pro připojte všechny kabely i napájecí šňůru.
