iMac (Flat Panel) and iMac (17-inch Flat Panel): AirMac カードの取り付け/交換方法

この記事では、iMac (Flat Panel) または iMac (17-inch Flat Panel) の AirMac カードの取り付け方法について説明します。

iMac (Flat Panel) および iMac (17-inch Flat Panel) の AirMac カード

参考:AirMac カードに AirMac アダプタ(図 1 参照)が付属している場合、金属製のクリップを取り除き、アダプタから AirMac カードを引き抜いてください。アダプタと金属製のクリップは iMac (Flat Panel) および iMac (17-inch Flat Panel) では使用しません。

図 1:AirMac アダプタ

取り付け方法
重要:必ず以下の手順に従ってください。「手順」に従わずに作業を行い、お使いの装置が故障した場合、「メーカー保証」は適用されません。ユーザが取り付けできる部品の、HTML 形式および QuickTime ビデオ形式の操作説明が、http://www.info.apple.com/installparts(英語のサイトです)にあります。併せてご利用ください。

必要なツール
この手順では、プラスドライバーのみをご用意ください。

コンピュータを開く

    警告:コンピュータを開く前に、必ずコンピュータの電源を切り、内部の部品や取り付ける部品に損傷を与えないようにしてください。

1. 電源コード以外のすべてのケーブル類をコンピュータから取り外します。

2. アームとベース部分を支えて、コンピュータを柔らかい布の上に置きます(図 2)。
Installing AirPort Card. Figure 2

図 2:コンピュータを布の上に置きます

3. コンピュータのベース部分にある 4 本の非脱落型ネジを緩め、アクセスカバーを慎重に取り外します(図 3)。
Installing AirPort Card. Figure 3

図 3:ネジを緩めます



    重要:静電気の放電を避けるために、コンピュータ内部の部品に触れたり部品を設置する前に、人体に帯電している静電気を アースに触れて放電するようにしてください。また人体への静電気の蓄積を防ぐために、すべての取り付けを終えてコンピュータのカバーを閉じるまでは、室内 を歩き回らないようにしてください。

4. コンピュータ内部の金属部分に触れます(図 4)。
Installing AirPort Card. Figure 4

図 4:金属部分に触れます



    警告:底面パネルを固定しているネジには触れないでください(図 5)。これらのネジを緩めると、コンピュータが加熱したり、内部の部品が故障することがあります。
    Installing AirPort Card. Figure 5

図 5:

底面パネルを固定しているネジを外さないでください


5. 電源コードを外します。

AirMac カードを取り付ける


    注:故障した AirMac カードを交換するときは、先の手順に進む前に故障したカードを取り外してください。

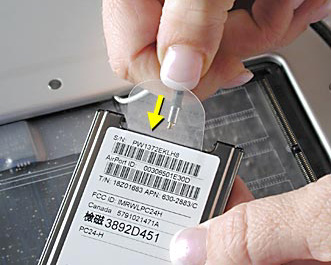

1. AirMac アンテナを AirMac カードにしっかり接続します(図 6)。


Installing AirPort Card. Figure 6

図 6:AirMac アンテナを接続します


2. カードを AirMac スロットに挿し込みます(図 7)。
Installing AirPort Card. Figure 7

図 7:カードをスロットに挿し込みます

コンピュータを閉じる

1. アクセスカバーをもとに戻して、4 個の非脱落型ネジで固定します(図 8)。


Installing AirPort Card. Figure 8

図 8:アクセスカバーをもとに戻します


2. ケーブル類をすべて接続し、コンピュータを再起動します。


    警告:コンピュータ内部と外部の部品をすべて取り付け、コンピュータのカバーを閉じるまでは、決してコンピュータの電源を入れないでくださ い。コンピュータのカバーが開いているときや一部の部品が取り外されているときに電源を入れると、大変危険です。また、コンピュータが故障する可能性もあ ります。
