Mac Pro (2019) の Apple I/O カードを交換する

Mac Pro の Apple I/O カードの取り外し方や交換方法をご案内します。

必要なツールを確認する

  • プラスドライバー (1 番)

交換用の Apple I/O カードを注文する必要がある場合は、Apple にお問い合わせください。

筐体または上部カバーを取り外す

以下の手順にそって、Mac Pro (2019) の筐体または Mac Pro (ラック、2019) の上部カバーを取り外してください。

Mac Pro (2019)

  1. Mac Pro をシステム終了します。
  2. 5 〜 10 分ほど、本体が冷えるまで待ちます。
  3. Mac Pro から電源コード以外のケーブル類をすべて取り外します。
  4. Mac Pro の外面の金属部分に触れて静電気を除去してから、電源コードを外します。
    部品に触れたり、Mac Pro の内部に部品を取り付けたりする前に、必ず静電気を除去してください。静電気が発生しないように、Apple I/O カードを取り付けて筐体をコンピュータに元通りかぶせるまでは、部屋の中を歩き回らないでください。
  5. 上部のラッチを立たせて左に回し、筐体のロックを解除します。
  6. 筐体をまっすぐ上に持ち上げ、コンピュータから取り外します。慎重に筐体を脇に置きます。
    カバーを取り外した状態では、Mac Pro の電源は入りません。

Mac Pro (ラック、2019)

  1. Mac Pro をシステム終了します。
  2. 5 〜 10 分ほど、本体が冷えるまで待ちます。
  3. Mac Pro から電源コード以外のケーブル類をすべて取り外します。
  4. Mac Pro の外面の金属部分に触れて静電気を除去してから、電源コードを外します。
    部品に触れたり、Mac Pro の内部に部品を取り付けたりする前に、必ず静電気を除去してください。静電気が発生しないように、Apple I/O カードを取り付けて上部カバーをコンピュータに元通りかぶせるまでは、部屋の中を歩き回らないでください。
  5. 上部カバーのリリースラッチをロック解除の位置までスライドさせて、上部カバーを持ち上げてフロントパネルから外し、脇に置いておきます。

Apple I/O カードを取り外して取り付ける

  1. スロット 5 〜 8 を覆っているクランププレートの 2 本のプラスネジ (1 番) を緩めて、プレートを取り外します。
    脱落防止ネジなので、クランププレートから外れません。

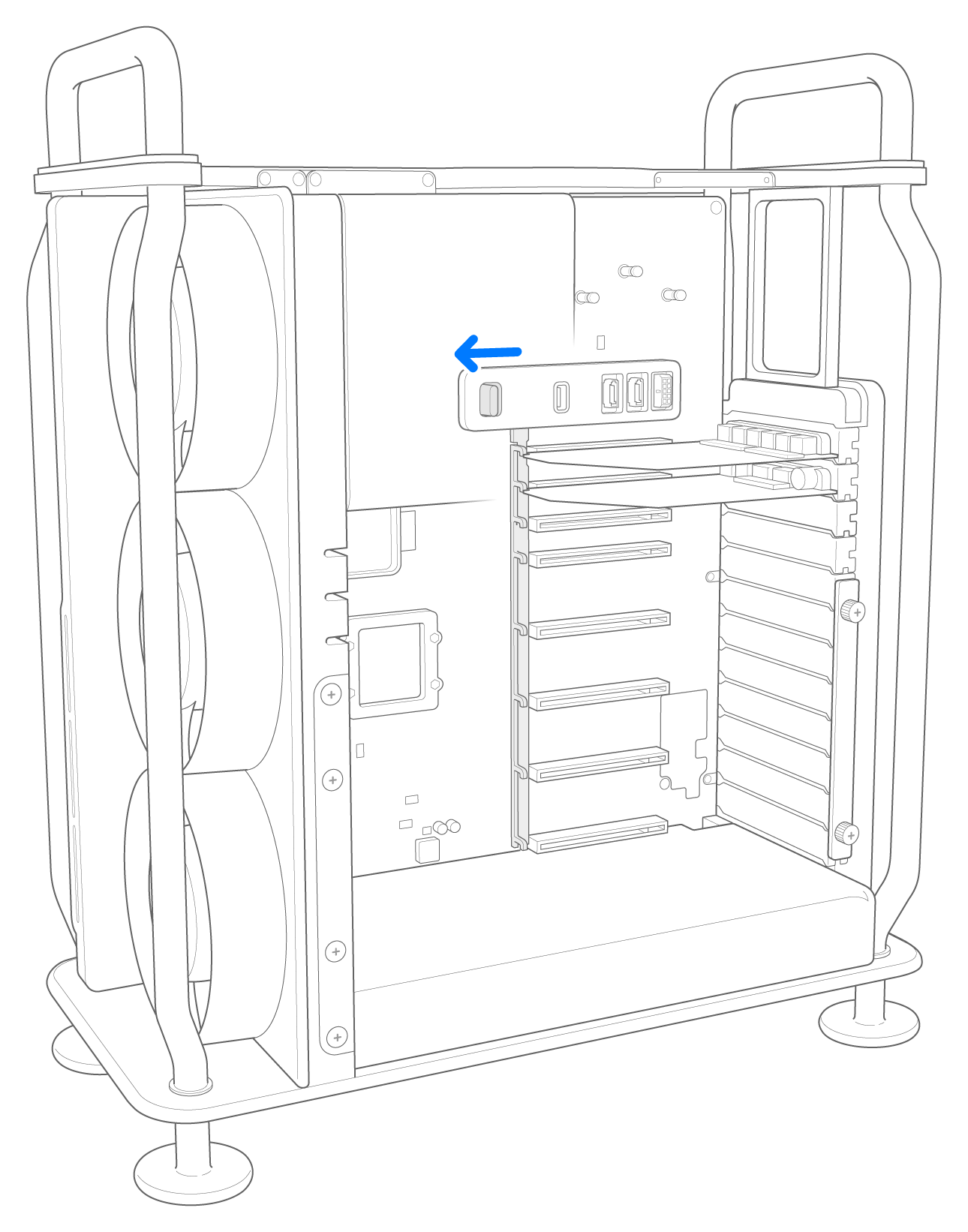

  2. PCI 固定ラッチをロック解除位置までスライドさせます。
  3. Apple I/O カードの端を持ち、スロット 8 からまっすぐ引き出します。
  4. 新しい Apple I/O カードをスロット 8 に差し込みます。カードが定位置に収まるまで、しっかりと均等に押します。
  5. PCI 固定ラッチをロック位置までスライドさせます。

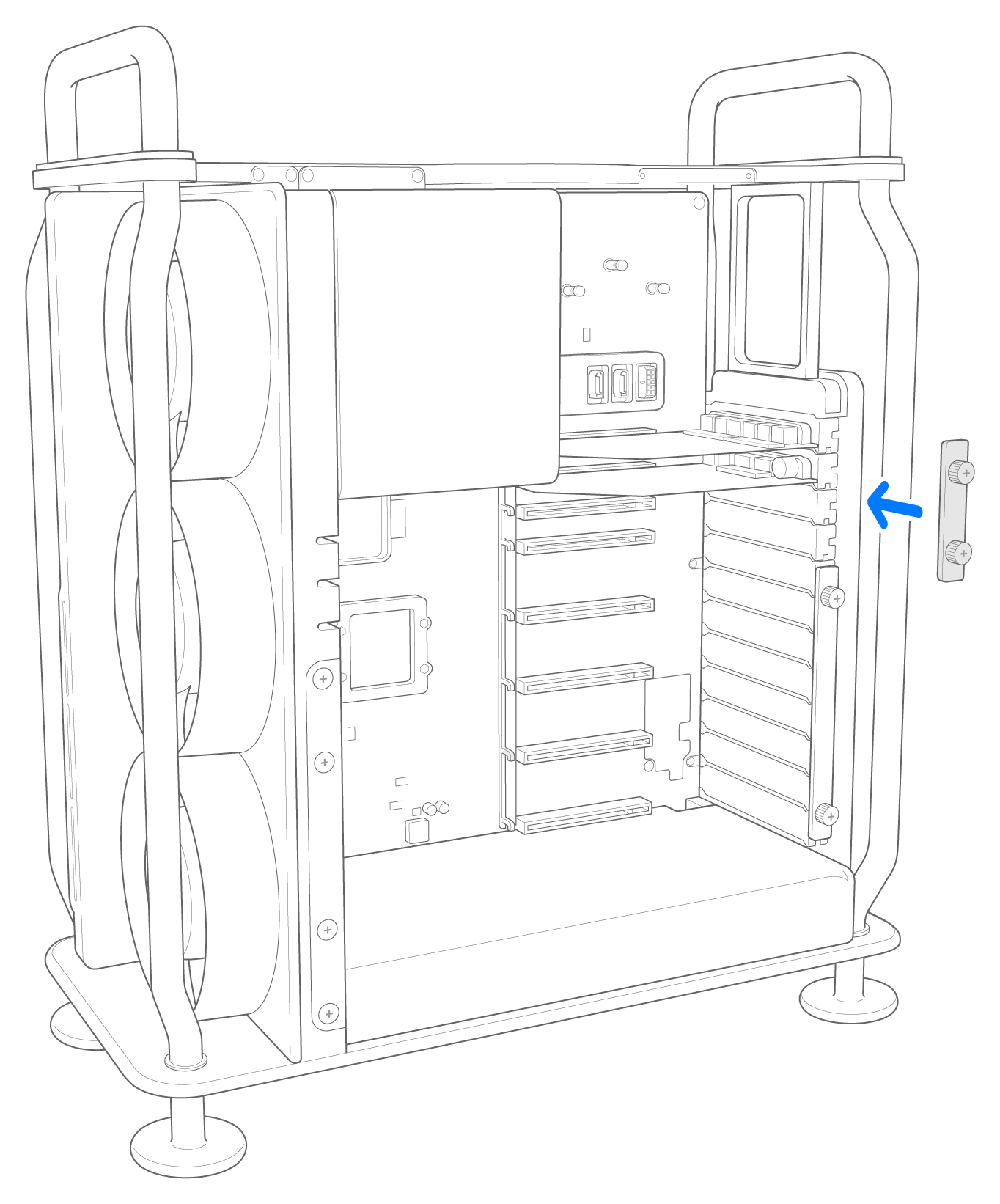

  6. クランププレートをスロット 5 〜 8 に元通りにかぶせて、2 本のプラスネジ (1 番) をしっかりと締めます。

筐体または上部カバーを元通りに取り付ける

以下の手順にそって、Mac Pro (2019) の筐体または Mac Pro (ラック、2019) の上部カバーを元通りに取り付けてください。

Mac Pro (2019)

  1. 筐体を慎重に Mac Pro の上からかぶせます。回路基板には触れないように注意してください。
  2. 筐体が定位置に収まったら、上部のラッチを右に回し、横に寝かせてロックします。

    上:ロック位置 (丸印が一致)
    下:ロック解除 (丸印が不一致)
  3. 電源コード、ディスプレイ、その他の周辺機器を接続します。

Mac Pro (ラック、2019)

  1. 上部カバーの端をフロントパネルの溝に合わせて、リリースラッチ付近をしっかりと押し込み、カチッと音がして所定の位置に収まるのを確認します。
  2. 電源コード、ディスプレイ、その他の周辺機器を接続します。

関連情報

Apple から交換用の部品が届いた場合は、所定の手順に従って、それまで使っていた部品を Apple に送付してください。
